Некоторые каталоги двигателей



  Уважаемые господа!



Предлагаем вам пример каталога для двигателя КТТА38-С1200, применяемого на автомобилях БелАЗ.

Пожалуйста, присылайте нам информацию о Ваших потребностях.
Серийный №: 33163615   Дата изготовления: February 27, 2006
Модель: KTA38-C1200   Конфигурация: D233026CX02
Топливный насос: 3080546  Код калибровки топливного насоса: BD49
Обозначение типа: k38   Лист важных деталей: CPL2326
Комплекты
Каталожный № Описание
3800729 Комплект прокладок одной головки цилиндра
3800730 Верхний комплект прокладок
3804301 Нижний комплект прокладок
опция  наименование детали
3800729  3800729
ref no part number наименование детали к-во примечание
3800729 Комплект прокладок одной головки цилиндра  12
     100478  уплотнительное кольцо  12
     131026  уплотнительное кольцо  12
     206277  прокладка, впускной коллектор  6
     206279  прокладка, соединение  1
     206446  прокладка, водной трубки соединение  1
     206576  прокладка, турбокомпрессор  1
     207038  уплотнительное кольцо  1
     207244  уплотнение, форсунка  1
     3001340  уплотнительное кольцо  12
     3023066  уплотнительное кольцо  4
     3026421  уплотнительное кольцо  2
     3028291  уплотнительное кольцо  5
     3037821  прокладка, выхлопной коллектор  6
     3084539  уплотнительное кольцо  12
     3634664  прокладка, цилиндра головка  1
     3179027  прокладка, соединение  3
     3629140  прокладка, коромысла крышка  1
     3630839  прокладка, коромысла корпус  1
     3818885  уплотнительное кольцо  2
опция  наименование детали примечание
3800730  3800730
ref no part number наименование детали к-во примечание
$Верхний комплект прокладок двигателя
 3800730  Верхний комплект прокладок двигателя  1
     131026  уплотнительное кольцо  8
     201048  прокладка, соединение  4
     201049  прокладка, соединение  2
     206277  прокладка, впускной коллектор  12
     206443  прокладка, термостат корпус  2
     206446  прокладка, водной трубки соединение  1
     206460  прокладка, соединение  1
     207515  прокладка, соединение  1
     216187  уплотнительное кольцо  2
     3001340  уплотнительное кольцо  24
     3003016  уплотнительное кольцо  8
     3008710  уплотнение, проставочное кольцо  8
     3011580  прокладка, охладитель крышка  4
     3014304  уплотнение, проставочное кольцо  24
     3014449  прокладка, фланец  4
     3023066  уплотнительное кольцо  4
     3023129  пыльник  2
     3023130  пыльник  4
     3026421  уплотнительное кольцо  8
     3028291  уплотнительное кольцо  24
     3037821  прокладка, выхлопной коллектор  12
     3084539  уплотнительное кольцо  24
     3171368  прокладка, турбокомпрессор  2
     3175517  прокладка, фланец  1
     3175705  сальник  24
     3179026  прокладка, соединение  4
     3179027  прокладка, соединение  8
     3627961  уплотнение, термостат  4
     3629140  прокладка, коромысла крышка  12
     3630839  прокладка, коромысла корпус  12
     3633046  сальник  24
     3634664  прокладка, цилиндра головка  12
опция  наименование детали примечание
3804301  3804301  1 1/32 inch.
ref no part number наименование детали к-во примечание
$Нижний комплект прокладок двигателя
 3804301  Нижний комплект прокладок двигателя 1
     s 1003 a  уплотнение, кольцо  4
     43696 a  уплотнительное кольцо  2
     67946  шайба 4  1 1/32 inch.
     68908  фиксатор  14
     70415  уплотнительное кольцо  2
     108172  уплотнительное кольцо  1
     127950  прокладка, соединение  1
     145507  уплотнительное кольцо  2
     145528  уплотнительное кольцо  2
     145529  уплотнительное кольцо  1
     145530  уплотнительное кольцо  1
     145550  уплотнительное кольцо  2
     145581  уплотнительное кольцо  1
     145586  уплотнительное кольцо  1
     145600  уплотнительное кольцо  1
     145613  уплотнительное кольцо  1
     151355  фиксатор  2
     205532  прокладка,масляный насос  1
     205571  прокладка, масляное уплотнение  1
     205661  прокладка, клапан байпаса, крышка  1
     205662  прокладка, клапанная крышка  2
     206013  прокладка, фланец  1
     206177  прокладка, 1
     206179  прокладка, соединение  1
     206193  прокладка, водяной насос  1
     206407  прокладка,   1
     206416  прокладка, держатель  1
     206421  прокладка, шестеренный корпус  1
     206455  прокладка, водяной насос  1
     206457  уплотнительное кольцо  1
     207551  уплотнение, кольцо  1
     212161  уплотнительное кольцо  12
     3000632  прокладка, соединение  1
     3005939  прокладка, плоская крышка  1
     3005940  прокладка, картер шестерен  1
     3007441  уплотнительное кольцо  12
     3007512  уплотнительное кольцо  1
     3009323  прокладка, водяной головки крышка  1
     3009324  прокладка, водяной головки крышка  1
     3014449  прокладка, фланец  1
     3016792  сальник  1
     3016793  сальник  1
     3026391  уплотнение, проставочное кольцо  1
     3026393  уплотнительное кольцо  2
     3031544  уплотнение, проставочное кольцо  1
     3040721  прокладка, узел распредвала корпус  12
     3040722  прокладка, распред. вал крышка  2
     3043211  прокладка, поддон 3
     3043212  прокладка, поддон 1
     3046852  прокладка, привод  1
     3069102  прокладка, воздушный компрессор  1
     3069103  прокладка, топливный насос  1
     3160924  пыльник  1
     3175032  прокладка, коленчатый case breather  2
     3175856  прокладка,   6
     3177108  прокладка, крышка фильтра  2
     3177160  прокладка, крышка шестерен  1
     3178076  прокладка, картер шестерен  1
     3179035  прокладка, водной трубки соединение  1
     3200287  шпонка  2
     3331663  пыльник  1
     3628894  пыльник  1
     3628895  сальник  1
     3628973  прокладка, плоская крышка  1
     3629141  прокладка, крышка масляного фильтра  1
     3629387  прокладка, крышка фильтра  1
     3630681  сальник  1
     3630874  прокладка, маховика корпус  1
     3630969  прокладка, масляного охладителя крышка  6
     3818885  уплотнительное кольцо  4
     3913994  уплотнительное кольцо  1
     3201125  уплотнительное кольцо  2
опция  наименование детали примечание
ad6003-02  ad6003-02  двойная фиксация соединения привода
ref no part number наименование детали к-во примечание
ad6003-02  соединения привода шкива  двойная фиксация соединения привода шкива
1   s 316  шпонка  1
2   3200287  шпонка  1
 3018761  шкив, соединения привода   1
3       190397  противоизносная втулка  1
4       3015321  шкив, соединения привода   1
5   3628894  пыльник  1
6   3628895  сальник  1

 3803852  комплект сервисных деталей  1
     190397  противоизносная втулка  1
     3200287  шпонка  1
     3628894  пыльник  1
     3628895  сальник  1
опция  наименование детали примечание
bp6090-01  bp6090-01
ref no part number наименование детали к-во примечание
bp6090-01  коренные вкладыши
 ar12250  к-т, вкладыши коренные std  1
6       206580  вкладыш коренной  5
7       206590  вкладыш коренной  5
8       206600  вкладыш коренной  2
9       206610  вкладыш коренной  2
10       3000139  подшипник, упорный  2
 3001708  подшипник, упорный  a/r
 3001709  подшипник, упорный  a/r
 3034075  подшипник, упорный  a/r
 3034076  подшипник, упорный  a/r

 ar12251  к-т, вкладыши коренные .010  a/r
6       206581  вкладыш коренной  a/r
7       206591  вкладыш коренной  a/r
8       206601  вкладыш коренной  a/r
9       206611  вкладыш коренной  a/r
10       3000139  подшипник, упорный  a/r

 ar12252  сервис к-т, вкладыши коренные  a/r
6       206582  вкладыш коренной  a/r
7       206592  вкладыш коренной  a/r
8       206602  вкладыш коренной  a/r
9       206612  вкладыш коренной  a/r
10       3000139  подшипник, упорный  a/r

 ar12253  сервис к-т, вкладыши коренные  a/r
6       206583  вкладыш коренной  a/r
7       206593  вкладыш коренной  a/r
8       206603  вкладыш коренной  a/r
9       206613  вкладыш коренной  a/r
10       3000139  подшипник, упорный  a/r

 ar12324  сервис к-т, вкладыши коренные  a/r
6       206584  вкладыш коренной  a/r
7       206594  вкладыш коренной  a/r
8       206604  вкладыш коренной  a/r
9       206614  вкладыш коренной  a/r
10       3000139  подшипник, упорный  a/r
©1984-2003 cummins inc., box 3005, columbus, in 47202-3005 u.s.a.
опция  наименование детали примечание
bp6090-01  bp6090-01  5/16 - 18 x 1 1/4 inch.
ref no part number наименование детали к-во примечание
bp6090-01  форсунка , установка
1   131026  уплотнительное кольцо  12
2   207244  уплотнение, форсунка  12
3   3001510  болт, шестигранный 24  5/16 - 18 x 1 1/4 inch.
4   3023095  , прокладка  24
5   3627044  соединение, маслотрубка  12
6   3179021  болт, полый  12
©1984-2003 cummins inc., box 3005, columbus, in 47202-3005 u.s.a.
опция  наименование детали примечание
bp6090-01  bp6090-01  5/8 - 11 x 1 1/2 inch.
ref no part number наименование детали к-во примечание
bp6090-01  engine barring привод
 3201740  engine barring привод  1
1       s 306  шпонка  1
2       102827  уплотнительное кольцо  1
3       169834  фиксатор  1
4       206090  кольцо, стопорное  1
5       206091  шестерня, engine barring  1
6       206092  пружина 1
7       206093  корпус, engine barring  1
8       3201739  вал, barring  1
9   s 116  болт, шестигранный 3  5/8 - 11 x 1 1/2 inch.
10   s 603  , гровер  3  5/8 inch.
©1984-2003 cummins inc., box 3005, columbus, in 47202-3005 u.s.a.
ref no part number наименование детали к-во примечание
bp6090-02  шестерня распред. вал , установка
1   s 112  болт, шестигранный 4  3/8 - 16 x 1 inch.
2   68908  фиксатор  4
3   3014766  болт, 6  3/8 - 16 x 1 3/64 inch.
4   3040722  прокладка, распред. вал крышка  2
5   207373  крышка, распред. вал  2
6   3004681  шестерня 1
     3004592  шестерня 1
7       3004686  втулка 1
8   3004683  шестерня 1
     3004594  шестерня 1
7       3004686  втулка 1
9   130083  подшипник, упорный  4
10   3178457  уплотнение 2  5/8 inch.
©1984-2003 cummins inc., box 3005, columbus, in 47202-3005 u.s.a.
ref no part number наименование детали к-во примечание
bp6090-02  топливный коллектор
1       s 169 a  болт, шестигранный 4  3/8 - 16 x 4 1/2 inch.
2       195265  штифт  2  1/4 npt.
3       108330  шайба 4  3/8 inch.
4       3002150  сальник  12
5       3031404  соединитель, труба  12
6       3176710  труба, топливный распределитель  2
     3081950  клапан 4
7            3085824  клапан 1
8            3037537  уплотнительное кольцо  1
9            3922794  уплотнительное кольцо  1
10       3630358  соединитель 2
11       3628931  труба, топливный распределитель  4
     3629114  заглушка 4
12            3037236  уплотнительное кольцо  1
13            3629113  заглушка 1
14       127018  шайба 24  1/4 inch.
15       131026  уплотнительное кольцо  8
16       3001340  уплотнительное кольцо  24
17       3001811  болт,   24  1/4 - 20 x 1 inch.
18       3017243  коллектор, топливный  2
19       3628610  штифт  16
20       3017244  коллектор, топливный  2
21       3175074  болт 8  1/4 - 20 x 1 1/4 inch.
22       3627412  фиксатор  2
23       3628633  адаптер  4
24       3634395  шланг, гибкий 1
25       3634393  шланг, гибкий 1
26       3629833  шланг, гибкий 1
27       3633789  шланг, гибкий 1
28       3023217  заглушка 4  7/16 - 20 unf.
29       3628518  соединитель 2
30       3628517  соединитель 2
ref no part number наименование детали к-во примечание
bp6090-02  турбокомпрессор , маслопитание
 3628536  соединитель  1
     3081950  клапан 1
1            3037537  уплотнительное кольцо  1
2            3085824  клапан 1
3            3922794  уплотнительное кольцо  1
4       3175058  фиксатор  1
 3628537  соединитель  1
     3081950  клапан 1
1            3037537  уплотнительное кольцо  1
2            3085824  клапан 1
3            3922794  уплотнительное кольцо  1
4       3175058  фиксатор  1
 3628543  шланг, turbo распределитель  2
5       s 109  болт, шестигранный 1  3/8 - 16 x 7/8 inch.
6       s 604  , гровер  1  3/8 inch.
7       s 626  шайба 4  5/16 inch.
     3095293  клапан 1
8            3627697  клапан 1
3            3922794  уплотнительное кольцо  1
9       3175058  фиксатор  4
10       3628902  шайба 1
11       3632015  шланг, гибкий 1
ref no part number наименование детали к-во примечание
bp6090-03  маслонасос
 ar11475  клапан, регулятор давления 1
1       107695  штифт  2
2       205607  пружина, регулятор давления 1
3       3001718  корпус, регулятор давления 1
4       3001719  палец, стопорное  1
5       3021618  плунжер, регулятор давления  1
6       3177093  шайба 1  5/8 inch.
 ar12387  насос, смазочное масло 1
     ar11461  вал, маслонасос привода  1
7            205545  вал, маслонасос  1
8            205547  шестерня, масляный насос  1
     ar12386  вал, маслонасос привода  1
9            205544  вал, маслонасос  1
10            205547  шестерня, масляный насос  1
11       206756  шестерня, масляный насос  1
12       s 117  болт, шестигранный 5  3/8 - 16 x 3/4 inch.
13       s 174 b  болт, шестигранный 2  3/8 - 16 x 1 3/8 inch.
14       109319  фиксатор  7
15       205532  прокладка,масляный насос  1
16       205538  корпус, масляный насос  1
          205536  корпус, масляный насос  1
17       69519  штифт, палец  2
18       107948  штифт  2
19       205548  втулка 2
20       205546  крышка, маслонасос  1
21       205549  крышка, маслонасос  1
22   s 113  болт, шестигранный 4  1/2 - 13 x 1 1/2 inch.
23   149134  пластина, гровер  4
24   3026312  прокладка  2
24   3026313  прокладка  2
ref no part number наименование детали к-во примечание
bp6090-04  коромысла
1   s 125  болт, шестигранный 12  1/2 - 13 x 2 inch.
2   108602  болт, шестигранный 60  1/2 - 13 x 3 3/4 inch.
3   205128  шайба 72  1/2 inch.
4   3630839  прокладка, коромысла корпус  12
5   3628194  болт, шестигранный 24  3/8 - 16 x 4 1/2 inch.
6   s 602  шайба 36  3/8 inch.
7   s 604  гровер  36  3/8 inch.
8   3628196  болт, шестигранный 12  3/8 - 16 x 2 inch.
9   4922219  прокладка, коромысла крышка  12
10   3010247  крышка, клапан  11
11   3008465  штифт  1  1/8 npt.
12   3038938  крышка, коромысла  1
13   s 212  гайка,шестигранная 36  1/2 - 20 unf.
14   168306  штифт к-т  36
15   205128  шайба 24  1/2 inch.
16   205393  болт,   12  1/2 - 13 x 2 inch.
17   205394  болт,   12  1/2 - 13 x 4 1/2 inch.
18   3053476  коромысло  12
19       207344  втулка 12
     3049438  коромысло  12
20   3053478  коромысло  12
21       194037  упор коромысла  12
22       207226  втулка 12
     3049437  коромысло  12
23   3053479  коромысло  12
24       207344  втулка 12
     3049432  коромысло  12
25   3176772  вал, коромысла  12
26       203933  клапан расширения  12
ref no part number наименование детали к-во примечание
bp6090-04  коромысла
1   s 125  болт, шестигранный 12  1/2 - 13 x 2 inch.
2   108602  болт, шестигранный 60  1/2 - 13 x 3 3/4 inch.
3   205128  шайба 72  1/2 inch.
4   3630839  прокладка, коромысла корпус  12
5   3628194  болт, шестигранный 24  3/8 - 16 x 4 1/2 inch.
6   s 602  шайба 36  3/8 inch.
7   s 604  , гровер  36  3/8 inch.
8   3628196  болт, шестигранный 12  3/8 - 16 x 2 inch.
9   4922219  прокладка, коромысла крышка  12
10   3010247  крышка, клапан  11
11   3008465  штифт  1  1/8 npt.
12   3038938  крышка, коромысла  1
13   s 212  гайка,шестигранная 36  1/2 - 20 unf.
14   168306  штифт к-т  36
15   205128  шайба 24  1/2 inch.
16   205393  болт,   12  1/2 - 13 x 2 inch.
17   205394  болт,   12  1/2 - 13 x 4 1/2 inch.
18   3053476  коромысло  12
19       207344  втулка 12
     3049438  коромысло  12
20   3053478  коромысло  12
21       194037  упор коромысла  12
22       207226  втулка 12
     3049437  коромысло  12
23   3053479  коромысло  12
24       207344  втулка 12
     3049432  коромысло  12
25   3176772  вал, коромысла  12
26       203933  клапан расширения  12
ref no part number наименование детали к-во примечание
bp6090-05  узел распредвала нижняя часть
1   205439  кольцо, стопорное  24
2   3039163  коромысло, узел распредвала нижний  12
3       205438  ролик распредвала, палец  1
4       4009247  палец, узел распредвала нижний ролик  1
5       3016825  ролик, узел распредвала нижний  1
6       213559  упор ,узел распредвала нижний  1
7   3039164  коромысло,узел распредвала нижний  24
3       205438  ролик распредвала, палец  1
6       213559  упор,узел распредвала нижний  1
8       4009248  палец, узел распредвала нижний ролик  1
9       3016825  ролик,узел распредвала нижний  1
10   ar10626  вал,узел распредвала нижний  12
11       205227  клапан расширения  2
12   3628755  крышка, распред. вал  10
22   3628756  крышка, распред. вал  2
$установочные части
13   3177760  болт, шестигранный 24  3/8 - 16 x 2 1/2 inch.
14   s 103 d  болт, шестигранный 24  3/8 - 16 x 1 1/4 inch.
15   s 126  болт, шестигранный 24  3/8 - 16 x 2 1/2 inch.
16   3002993  штифт, кольцо  24
17   3040721  прокладка, узел распредвала корпус  12
18   s 604  гровер  48  3/8 inch.
19   3628902  шайба 48
23   127362  шайба 24  3/8 inch.
$штанги
20   3017961  штанга  12
21   3057139  штанга  24
ref no part number наименование детали к-во примечание
bp6090-05  маслоохладитель
1   3635074  корпус, охладителя  3
2   212161  уплотнительное кольцо  12
3   3630969  прокладка, масляного охладителя крышка  6
4   3633479  гайка, гровер  6

ref no part number наименование детали к-во примечание

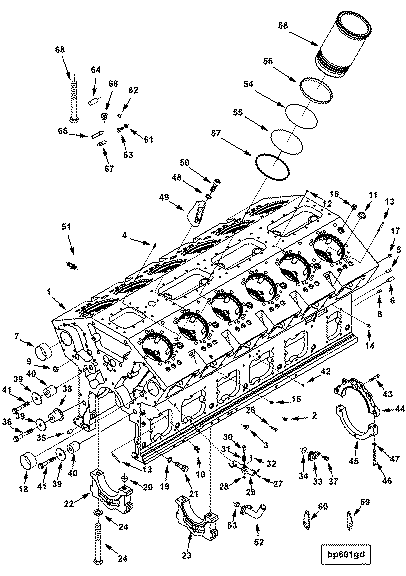

bp6090-07  цилиндров блок
 3178802  блок, цилиндров  1
1       3178911  блок, цилиндров  1
2       s 955  втулка, reducing pipe  1
3       152364  болт, головки цилиндра  12  5/16 - 24 x 5/8 inch.
4       4016364  штифт, палец  24
5       69580  штифт  14
6       70662  штифт, палец  2
7       3175805  втулка 24
8       148582  штифт, палец  1
9       3629168  клапан расширения  8
10       3638583  сливной кран 3
11       4017621  клапан расширения  15
12       206742  клапан расширения  12
13       3176649  уплотнение, tamper proof  12
14       3002993  штифт, кольцо  24
15       3628605  штифт  12
16       3628607  штифт  2  3/4 - 14
17       3628609  штифт  5
18       205230  втулка 2
19       139990  шайба 14  3/4 inch.
20       3176857  штифт, кольцо  7
21       205584  болт,   14  3/4 - 10 x 2 1/4 inch.
22       206587  верх, вкладыши коренные  5
23       206588  верх, вкладыши коренные  2
24       3628452  болт, шестигранный 14
25       3025485  шайба 14
42       3628604  штифт  4  1/8 npt
59       3177151  пластина, крышка  1
60       3177152  пластина, крышка  1
61       s 610  , гровер  4  7/16 inch.
62       43696 a  уплотнительное кольцо  2
63       103023  болт, шестигранный 4  7/16 - 14 x 1 inch.
64       138912  штифт, палец  1
65       3176618  штифт  1
66       3628608  штифт  4
67       3634269  штифт  1
68       3628452  болт, шестигранный 14
26   3178947  болт, шестигранный 12  5/16 - 18 x 1 1/4 inch.
 3179664  клапан, поршень cooling  6
27       3176552  уплотнение, tamper proof  2
28       69204 d  кольцо, стопорное  1
29       3630068  корпус, поршень cooling клапан  1
30       3058423  плунжер, маслоконтрольный клапан  1
31       3058424  пружина 1
32       3179000  штифт, палец  2
33   3631471  адаптер, кольцо  6
34   3632840  уплотнительное кольцо  6
35   102978  штифт, палец  2
36   3177443  болт, hex фланец головка верх  1  5/8 - 18 x 4 1/2 inch.
37   3010595  болт, 12  3/8 - 16 x 1 inch.
38   3178450  вал, idler  1
39   3178457  шайба 3  5/8 inch.
40   3033853  вал, idler  2
41   3177945  болт, hex фланец головка верх  2  5/8 - 18 x 3 3/4 inch.
43   106069  болт, шестигранный 6  7/16 - 14 x 2 inch.
44   3000138  держатель, подшипник  1
45   3175281  держатель, подшипник  1
46   s 105  болт, шестигранный 2  3/8 - 16 x 3 1/2 inch.
47   s 604  , гровер  2  3/8 inch.
48   3629962  шайба 4
49   205684  bracket, lifting  4
50   206028  болт 4  3/4 - 10 x 2 1/4 inch.
51   3178747  соединитель 1
52   3178466  соединитель  4
53   3177556  уплотнение, проставочное кольцо  6
$гильза цилиндра
 3007525  комплект, гильзы  12  standard
54       3011076  уплотнение, кольцо  1
55       3014668  уплотнение, кольцо  1
56       3081489  сальник  1
58       3022157  гильза, цилиндра  1
57   3011884  вставка, гильза  1
 3019150  вставка, гильза  a/r
 3021148  вставка, гильза  a/r
 3012611  комплект, гильза  a/r
 3012612  комплект, гильза  a/r
 3801268  комплект, гильза  a/r
$прокладки замены гильзы
 205741  прокладка  a/r
 205742  прокладка  a/r
 205743  прокладка  a/r
 205744  прокладка  a/r
 205745  прокладка  a/r
ref no part number наименование детали к-во примечание
bp6090-08  водяной насос
1   3010596  болт, 4  3/8 - 16 x 1 1/4 inch.
2   s 604  гровер  2  3/8 inch.
3   s 907 a  штифт  1  1 1/4 npt.
4   108330  шайба 4  3/8 inch.
5   108707  болт, шестигранный 2  3/8 - 16 x 1 1/2 inch.
6   206457  уплотнительное кольцо  1
7   3628606  штифт  1  1/2 - 14
8   3175857  держатель, водяной насос  1
9   s 162 a  болт, шестигранный 3  7/16 - 14 x 2 3/4 inch.
10   s 610  гровер  4  7/16 inch.
11   103009  болт, шестигранный 1  7/16 - 14 x 1 1/4 inch.
12   206416  прокладка, держатель  1
13   s 604  гровер  4  3/8 inch.
14   s 610  гровер  4  7/16 inch.
15   103009  болт, шестигранный 4  7/16 - 14 x 1 1/4 inch.
16   199919  болт,   4  3/8 - 16 x 1 1/2 inch.
17   206193  прокладка, водяной насос  1
18   206455  прокладка, водяной насос  1
19   3007512  уплотнительное кольцо  1
20   3008494  адаптер, кольцо  1
21   130083  подшипник, упорный  2
22   3045568  соединение, водяной входной патрубок  1
23   3628822  шестерня 1
24   3004686  втулка 1
 3634065  водяной насос  1  recon equivalent 3634065 nx
25       68193  штифт  1  1/8 npt.
26       3631805  штифт  1
27       3627723  вспомогательный, вал  1
29       3634019  клапан расширения  1
30       207251  шестерня, водяной насос  1
31       3634066  держатель, водяной насос  1
32            3629855  втулка 2
33       3628639  вал, водяной насос  1
35   206195  втулка 1
36   206196  фиксатор 1
 3635807  насос, водяной  1
34       3638582  сливной кран 1
37       s 16054  подшипник, шариковый  1
38       s 16069  подшипник, шариковый  1
39       70183  кольцо, стопорное  1
40       3634146  сальник  1
41       3030487  конусный , подшипник  1
42       3635713  корпус, водяной насос  1
43       3634007  уплотнение, водяной насос  1
44       3634049  вал, водяной насос  1
45       3050453  крыльчатка, водяной насос  1
46       3175573  кольцо, стопорное  1
47   3026556  подшипник, упорный  2
ref no part number наименование детали к-во примечание
bp6732-04  коленчатый вал  non certified коленчатый вал
 4099004  коленчатый вал, двигателя 1
1       4099003  коленчатый вал, двигателя 1
2       3176216  группа противовесов, коленчатого вала   8
3       219153  болт крышки шатуна 16
4       3176218  штифт, кольцо  16
5       205126  шайба 16  5/8 inch.
6   3175255  шестерня, коленчатый вал  1
7   3628798  шестерня, коленчатый вал  1
8   206904  шпонка 1
ref no part number наименование детали к-во примечание
bp6741-09  топливный коллектор
 3023217  заглушка 4  7/16 - 20 unf.
1       3036666  уплотнительное кольцо  1
2       3630034  заглушка 1
3   3031404  соединитель, труба  12
5   3176710  труба, топливный распределитель  2
 3081950  клапан 2
6       3085824  клапан 1
32       3037537  уплотнительное кольцо  1
33       3922794  уплотнительное кольцо  1
7   3628517  соединитель 2
8   3628518  соединитель 2
9   3628931  труба, топливный распределитель  4
 3630364  соединитель 2
     3081950  клапан 2
6            3085824  клапан 1
32            3037537  уплотнительное кольцо  1
33            3922794  уплотнительное кольцо  1
10       3630358  соединитель 1
11   127018  шайба 24  1/4 inch.
12   131026  уплотнительное кольцо  12
13   3001340  уплотнительное кольцо  24
14   3001811  болт,   24  1/4 - 20 x 1 inch.
15   3633214  коллектор, топливный  2
17   3633215  коллектор, топливный  2
18   3175074  болт 8  1/4 - 20 x 1 1/4 inch.
19   3627412  фиксатор  3
20   3634392  шланг, гибкий 1
21   3633789  шланг, гибкий 1
 3095292  адаптер  4
22       3628633  адаптер  1
23       3922794  уплотнительное кольцо  1
27   3634393  шланг, гибкий 1
28   3634394  шланг, гибкий 1
 3067424  заглушка 4  1/2 - 20 unf.
30       3037236  уплотнительное кольцо  1
31       3067347  заглушка 1
 3630764  соединитель  2
34       3630765  адаптер  1
35       3922794  уплотнительное кольцо  1
ref no part number наименование детали к-во примечание
ca6015  сопутствующее ,воздушный впуск
1   125741  болт  2  6 inch.
2   125742  болт 2  7 1/2 inch.
3   3030768  шланг, хомут  2
ref no part number наименование детали к-во примечание
ch6004  патрубок, система охлаждения
1   3177556  уплотнение, проставочное кольцо  2
2   3178466  соединение, водяной патрубок  2
ref no part number наименование детали к-во примечание
ci6004-01  воздушный компрессор, входной патрубок  воздушный компрессор, воздушный входной патрубок
1   s 134  болт, шестигранный 2  5/16 - 18 x 2 inch .
2   s 684  шайба 2  1/4 inch.
3   103701  соединение, впуск воздушного компрессора  1
ref no part number наименование детали к-во примечание
cp8005-02  air governor  bendix westinghouse air
1   181461  governor, air compressor  1
2   3008465  штифт  4  1/8 npt
ref no part number наименование детали к-во примечание
da6116-01  демпфер демпфер
1   3033629  штифт  1
2   3036846  болт,   8  3/4 - 16 x 4 1/2 inch.
3   131584  штифт  1
4   3033626  шайба 8  1/2 inch.
5   3034574  болт, фланца   8  9/16 - 18 x 1 7/16 inch.
6   3069776  адаптер, коленчатый вал  1
7   3069781  конусный , коленчатый вал  1
8   3626859  шкива, коленчатый вал  1
9   3628652  демпфер  1
ref no part number наименование детали к-во примечание
ec8274-05  Нижний датчик давления масла
1   s 955  втулка, клапан 1
2   206668  соединитель  1
3   3056356  провод  1
4   3408607  датчик давления 1
ref no part number наименование детали к-во примечание
ec8289-02  датчик температуры high coolant temperature
1   3408631  датчик температуры 1
2   3056356  провод 1
ref no part number наименование детали к-во примечание
ee6030-02  генератор, установка установка и привод генератора
1   s 145  болт, шестигранный 1  1/2 - 13 x 1 1/4 inch.
2   s 167 b  болт, шестигранный 2  7/16 - 14 x 5 1/2 inch.
3   203760  шайба 3  7/16 inch.
4   207509  втулка  2
 3628603  кронштейн, генератора  1
5       3627588  втулка  2
6       3628578  кронштейн генератора  1
8   70897  гайка, гровер  1  1/2 - 20 unf.
9   158829  болт, шестигранный 1  1/2 - 20 x 6 1/2 inch.
10   206326  болт,   1  7/16- 14 x 1 1/4 inch.
11   3067344  шайба 3  1/2 inch.
12   3024614  ремень ручейковый 1
13   3629734  шкив генератора  1
14   3629735  фиксатор генератора 1
ref no part number наименование детали к-во примечание
ee8143  генератор 24 вольт 175 ампер
1   3088320  генератор 1
ref no part number наименование детали к-во примечание
em6077-01  передний кронштейн двигателя передний кронштейн
1   as 4023 sl  шланг, гибкий 1
2   s 622  шайба 3  3/8 inch.
3   s 2268  фитинг 1
4   68138  соединитель 1
5   68152 a  фиксатор  3
6   3177812  кронштейн двигателя 1
7   3629424  кронштейн, соединение  1
ref no part number наименование детали к-во примечание
fa6058-04  привод вентилятор fan привода arrangement with
1   s 605  гровер  1  5/16 inch.
2   206527  болт,   1  5/16 - 18 x 5/8 inch.
3   s 603  гровер  8  5/8 inch.
4   153581  болт,   8  5/8 - 11 x 2 inch.
5   206526  указатель 1
6   3176459  ремень ручейковый 1
7   s 153  болт, шестигранный 1  7/16 - 14 x 5 inch.
8   s 610  гровер  5  7/16 inch.
9   103009  болт, шестигранный 1  7/16 - 14 x 1 1/4 inch.
10   3176465  болт, шестигранный 2  7/16 - 14 x 5 1/2 inch.
11   3012281  держатель вентилятора  1
 3042770  вентилятор 1
13       s 604  гровер  2  3/8 inch.
14       205375  болт 2  3/8 - 16 x 2 1/4 inch.
15       3002993  штифт, кольцо  2
     3042750  шкив  1
17            s 249  гайка, шестигранная  1  3/4 - 16 unf.
18            s 640  шайба 1  3/4 inch.
19            207603  крышка, водяной соединитель  1
20            3003354  подшипник, ролик  1
21            3004057  гайка, гровер  1  3/4 - 16 unf.
22            3009481  вал 1
23            3009482  стопор шкива 1
24            3014449  прокладка, фланец  1
          3028408  шкива, натяжитель 1
26                 3028409  шкива, натяжитель  1
27                 3065830  сальник  1
28            3021470  болт, 2  5/16 - 18 x 3/4 inch.
     3635035  коромысло, вал  1
30            s 110 b  болт, шестигранный 1  5/8 - 18 x 6 1/2 inch.
32            s 2268  фитинг 1
33            68171  штифт  2
34            127454  шайба 1  5/8 inch.
35            145581  уплотнительное кольцо  1
36            185804  болт, шестигранный 1  7/16 - 14 x 1 3/8 inch.
37            3009475  вал, втулка 1
38            3009477  втулка  2
39            3019416  пружина, 1
40            3023499  верх, пассивное коромысло  1
41            3177125  держатель, вал  1
42            4101094  коромысло  1
43            3177128  противоизносная втулка  1
44            3177129  подшипник, упорный  2
45   3016792  сальник  1
46   s 174  болт, шестигранный 6  3/4 - 10 x 4 inch.
47   s 611  гровер  6  3/4 inch.
49   3027728  втулка 2
 3031470  шатун натяжителя 1
51       s 213 a  гайка 1  5/8 - 18 unf.
52       3030990  штанга резьбовая 1
53       3030991  наконечник штанги 1
54       3030992  конец штанги 1
55       3030993  гайка, 1  5/8 - 18 unf.
56   3035697  болт, шестигранный 2  7/16 - 14 x 2 1/4 inch.
57   3177045  шайба 4
58   as 4020 sl  шланг, гибкий 1
59   as 8038 ss  шланг, гибкий 1
60   as 10014 sl  шланг, гибкий 1
61   s 602  шайба 2  3/8 inch.
62   s 607  гровер  2  #10.
63   s 1047 a  адаптер  1
64   43764  соединитель 1
65   43765  адаптер  1
66   68138  соединитель 2
67   68139  адаптер  1  1/8 nptf x 7/16-20 (90)
68   69911 a  фиксатор  2
69   103266  гайка,шестигранная 2  #10 - 24 unc.
70   110665  болт, головки цилиндра  2  #10 - 24 x 3/8 inch.
71   3018920  разъем 3
72   3175309  шланг, гибкий 2
73   3626798  соленоид 1
74   3626872  tадаптер  1
75   3626873  адаптер  1
76   3626874  соленоид 1
77   3626875  датчик температуры 1
78   3626879  clutch, fan  1
©1984-2003 cummins inc., box 3005, columbus, in 47202-3005 u.s.a.
ref no part number наименование детали к-во примечание
fa6703-01  крышка шестерен, установка
1   s 127  болт, шестигранный 2  7/16 - 14 x 3 3/4 inch.
2   s 610  гровер  22  7/16 inch.
3   102020  болт, шестигранный 7  7/16 - 14 x 2 1/4 inch.
4   108767  болт, шестигранный 5  7/16 - 14 x 3 1/2 inch.
5   110266  болт, шестигранный 6  7/16 - 14 x 4 inch.
6   3177160  прокладка, крышка шестерен  1
7   3069026  болт, шестигранный 2  7/16 - 14 x 3 1/2 inch.
ref no part number наименование детали к-во примечание
fa6719-01  крышка шестерен, установка front крышка шестерен и шестерня
1   s 610  гровер  15  7/16 inch.
2   103009  болт, шестигранный 8  7/16 - 14 x 1 1/4 inch.
3   138912  штифт, палец  1
4   3176618  штифт  1
5   3178076  прокладка, картер шестерен  1
6   3176918  корпус, шестерня  1
 3069027  крышка, шестерня  1
7       3627026  крышка, шестерня  1
8       205683  втулка 1
9       3176649  уплотнение, tamper proof  6
10       3177509  втулка 1
11       3177510  втулка 2
12   3628605  штифт  2
13   3628606  штифт  1  1/2 - 14
14   3628609  штифт  1
ref no part number наименование детали к-во примечание
ff6063-04  топливный фильтр  dual element 10 micron топливный
насос.
1   s 610  гровер  2  7/16 inch.
2   106069  болт, шестигранный 2  7/16 - 14 x 2 inch.
 4916694  головка, топливный фильтр  1
3       145536  уплотнительное кольцо  2
4       4916693  адаптер, крышка фильтра  2
     3201583  заглушка 2  1 5/16 - 12 un.
5            3040911  заглушка 1
6            3201585  уплотнительное кольцо  1
7       3630741  головка, топливный фильтр  1
8   4095189  сепаратор serviced as 4089113.
ref no part number наименование детали к-во примечание
ff6735-01  топливный фильтр топливный фильтр plumbing for dual
1   3634522  шланг, гибкий 1
2   3032628  соединитель  2
3   3176502  крышка, protective  1
ref no part number наименование детали к-во примечание
fh8711  magnetic pickup location p  5/8-18 unf и 3/4-16 unf
1   8265  шайба 1  5/8 inch.
2   163086  заглушка 1
 3046202  заглушка 1  3/4 - 16 unf
3       3040810  заглушка 1
4       3046201  уплотнительное кольцо  1
ref no part number наименование детали к-во примечание
fn4802  вентилятор 48inch diameter fan - sucker type
1   164524  вентилятор двигателя 1
опция  наименование детали примечание
fp6077  fp6077  топливный насос: ptg.
ref no part number наименование детали к-во примечание
fp6077  насос топливный   топливный насос:
 3003156  уплотнение, wire  4
 3175550  крышка, protective  1
 3176080  mtg, топливный насос  1
     206326  болт,   4  7/16- 14 x 1 1/4 inch.
     3046200  spider, jaw coupling  1
     3069103  прокладка, топливный насос  1
     3175027  шайба 4
ref no
1
2
3
4
5
6
опция  наименование детали примечание
fp6723  fp6723  топливный насос держатель for with
ref no part number наименование детали к-во примечание
fp6723  mounting,топливный насос  топливный насос держатель for with
 mp5288  привода,соединения mtg  1
     s 162 a  болт, шестигранный 4  7/16 - 14 x 2 3/4 inch.
     s 610  , гровер  6  7/16 inch.
     103023  болт, шестигранный 2  7/16 - 14 x 1 inch.
     3046852  прокладка, привод  1
 3010269  держатель, воздушный компрессор  1  recon equivalent 3010269 nx
     ar11496  держатель, и втулка 1
          116391  втулка 1
          205530  держатель, соединения привода  1
          3628604  штифт  1
          3631003  держатель, соединения привода  1
               3176649  уплотнение, tamper proof  1
               3629856  втулка 1
               3629857  втулка 1
               3630991  держатель, соединения привода  1
     s 316  шпонка  1
     170664  шайба 1  3/8 inch.
     207253  шестерня, соединения привода  1
     3000172  вал, соединения привода  1
     3000173  болт, шестигранный 1  3/8 - 16 x 1 inch.
     3000174  hub, spline coupling  1
     3014103  шайба 1  1 1/32 inch.
     3026556  подшипник, упорный  1
     3026557  подшипник, упорный  1
     3045136  шайба 1  1/2 inch.
     3045137  болт, шестигранный 1  1/2 - 20 x 2 inch.
     3045229  вал, соединения привода  1
     3236075  шайба 1
     4952020  шестерня, соединения привода  1
ref no part number наименование детали к-во примечание
fp6723-01  топливный насос держатель  топливный насос держатель for
 3010269  держатель, воздушный компрессор  1  recon equivalent 3010269 nx
1       3000174  hub, spline coupling  1
2       207253  шестерня, соединения привода  1
3       3045137  болт, шестигранный 1  1/2 - 20 x 2 inch.
4       s 316  шпонка  1
5       3045229  вал, соединения привода  1
6       3014103  шайба 1  1 1/32 inch.
     3026556  подшипник, упорный  1
7       3026557  подшипник, упорный  1
9       ar11496  держатель, и втулка 1
          3177278  держатель, соединения привода  1
10                 116391  втулка 1
               3176649  уплотнение, tamper proof  1
               3177279  держатель, соединения привода  1
11            3008465  штифт  1  1/8 npt.
12       3045136  шайба 1  1/2 inch.
14   s 162 a  болт, шестигранный 4  7/16 - 14 x 2 3/4 inch.
15   s 610  гровер  6  7/16 inch.
17   103023  болт, шестигранный 2  7/16 - 14 x 1 inch.
18   3046852  прокладка, привод  1
опция  наименование детали примечание
fp6808-05  fp6808-05  топливный насос: ptg топливный насос
ref no part number наименование детали к-во примечание
fp6808-05  топливный насос  топливный насос: ptg топливный насос
 ar12111  damper, топливный насос & mtg  1
 3080546  насос, топливный  1
     3020524  крышка & bsh assy vs gov  1
     3021977  крышка, пружина  1
     3024257  hardware, шестерня насос  1
     3034245  насос, шестерня топливный  1
     3075528  hardware, топливный насос  1
     3080511  корпус, топливный насос  1
     3279503  крышка, топливный насос  1
     3279798  assembly, afc  1
ref no part number наименование детали к-во примечание
fs6013  сопутствующее ,топливный system  standard топливный гровер with
1   s 604  гровер  2  3/8 inch.
2   191772  болт,   2  3/8 - 16 x 1 1/4 inch.
3   3818885  уплотнительное кольцо  2
 3629408  соединитель 1
4       3631805  штифт  2
5       650826  плунжер, топливный control  2
6       3629411  seat, регулятор давления клапан
7       650829  пружина 1
8       651045  уплотнение, кольцо  2  15/32 inch.
9       3629410  вспомогательный, пружина  1
10       3046943  уплотнительное кольцо  2
11       3629409  соединитель 1
12       3277045  пружина 1
ref no part number наименование детали к-во примечание
ft60730-06  топливный соединители топливный соединители
1   ak 4009 ss  шланг, гибкий 1
2   ak 4038 ss  шланг, гибкий 1
3   s 1047 a  адаптер  2
4   3175716  адаптер  1
5   s 120  болт, шестигранный 2  3/8 - 16 x 1 3/4 inch.
6   s 604  гровер  2  3/8 inch.
7   3175797  соединитель 1
8   3252438  соединитель, труба  1
9   3252444  труба соединитель  1
10   108722  фиксатор  3
11   112105  адаптер  1
12   3626948  труба 1
13   3627694  клапан 1
14   3627698  клапан 1
 3628521  адаптер  1
25       3046201  уплотнительное кольцо  1
26       3627695  уплотнительное кольцо  1
15       3627930  адаптер  1
16   3628604  штифт  1
17   3634503  шланг, гибкий 1
 3631690  соединитель  1
27       3037236  уплотнительное кольцо  1
26       3627695  уплотнительное кольцо  1
18       3631691  соединитель  1
19   3631800  соединение, адаптер  1
20   3634505  шланг, гибкий 1
21   67684  шайба 2  1/4 inch.
22   69771  болт 2  1/4 - 20 x 5/8 inch
23   154087  уплотнение, проставочное кольцо  1
24   181466  гровер  2  1/4 inch.
ref no part number наименование детали к-во примечание
fv6020-02  топливный клапан  топливный shutoff клапан
 3096857  клапан отсечки 1
     3067424  заглушка 1  1/2 - 20 unf.
6            3037236  уплотнительное кольцо  1
7            3067347  заглушка 1  1/2-20 thd
     3096856  клапан отсечки, топливный 1
8            129768  пружина клапана  1
9            129839  пластина клапана 1
10            129888  уплотнение, проставочное кольцо  2
11            196057  диск, клапан  1
12            3034451  корпус актуатора 1
13            3034452  диск актуатора 1
14            3054609  соленоид 1
15            3065944  болт, 4  #10 - 24 x 1 inch.
          3073890  корпус клапана  1
16                 129838  заглушка  1
17                 3013036  вал клапана  1
18                 3073891  корпус клапан  1
19                 3279794  уплотнительное кольцо  1

 4024809  комплект, топливный соленоид 1
     129888  уплотнение, проставочное кольцо  1
     3054609  соленоид 1
ref no part number наименование детали к-во примечание
fv6705-01  топливный клапан  топливный shutoff клапан
1   s 189 c  болт 2  1/4 - 20 x 1 3/4 inch.
2   67684  шайба 2  1/4 inch.
3   154087  уплотнение, проставочное кольцо  1
4   181466  , гровер  2  1/4 inch.
 3098594  фильтр, топливный  1
5       70700  пружина 1
6       3014575  верх, топливный насос фильтр  1
7       3021123  уплотнительное кольцо  1
8       3090769  сетчатый фильтр  1
9       3098593  корпус, фильтр  1
ref no part number наименование детали к-во примечание
fw6007-03  маховик  маховик
1   131584  штифт  1
2   205059  шайба 12  3/4 inch.
3   3023536  болт, шестигранный 12  3/4 - 16 x 3 3/4 inch.
4   3629372  маховик  1
5       124507  шестерня, маховика кольцо  1
ref no part number наименование детали к-во примечание
hd6011-01  передний насос
1   206158  фланец  1
2   s 145  болт, шестигранный 4  1/2 - 13 x 1 1/4 inch.
3   206407  прокладка,   1
4   111445  гровер  4
5   127571  шайба 4  1/2 inch.
6   206406  фланец  1
7   s 162 a  болт, шестигранный 2  7/16 - 14 x 2 3/4 inch.
8   103023  болт, шестигранный 1  7/16 - 14 x 1 inch.
9   135783  гровер  3  7/16 inch.
10   145600  уплотнительное кольцо  1
11   3818885  уплотнительное кольцо  1
12   3175027  шайба 3
ref no part number наименование детали к-во примечание
im6046-04  впускной коллектор  air впускной коллекторs и
1   s 130 a  болт, шестигранный 24  3/8 - 16 x 5 1/4 inch.
2   s 141 c  болт, шестигранный 24  3/8 - 16 x 6 3/4 inch.
3   s 604  гровер  48  3/8 inch.
4   206277  прокладка, впускной коллектор  12
5   3014304  уплотнение  24
6   3628902  шайба 48
7   3065723  болт, 84  3/8 - 16 x 1 3/4 inch.
8   3026423  прокладка, охладитель  4
9   3065723  болт, 84  3/8 - 16 x 1 3/4 inch.
10   3633805  хомут 2
11   3047660  соединение, воздух  1
12   3047661  соединение, воздух  1
13   3047665  прокладка, соединение  2
14   3633975  болт хомута 4  4 3/4 inch
15   3067371  шланг  2
 3037536  заглушка 2  9/16 - 18 unf.
16       3037537  уплотнительное кольцо  2
17       3040813  заглушка 2
 3072040  соединение 2
18       67184 b  вставка
19       3629545  соединение
20   3063809  болт хомута 4  3 3/4 inch.
21   3630125  шланг  2
22   3053201  крышка, охладитель  2
23   3626999  крышка, охладитель  2
 3630547  коллектор, воздушный впуск 2
     3037536  заглушка 4  9/16 - 18 unf.
16            3037537  уплотнительное кольцо  4
17            3040813  заглушка 4
24       3630264  коллектор, воздушный впуск 2
 3630548  коллектор, воздушный впуск 2
     3037536  заглушка 4  9/16 - 18 unf.
16            3037537  уплотнительное кольцо  4
17            3040813  заглушка 4
25       3630266  коллектор, воздушный впуск 2
ref no part number наименование детали к-во примечание
im6718-03  впускной коллектор , установка contains mounting hardware
only.
1   s 604  гровер  2  3/8 inch.
2   63385  втулка   2
3   s 125 c  болт, шестигранный 2  3/8 - 16 x 6 1/2 inch.
4   3628902  шайба 2
ref no part number наименование детали к-во примечание
lf6025-03  маслофильтр  four element маслофильтр
engine.
1   127362  шайба 12  3/8 inch.
2   191772  болт,   12  3/8 - 16 x 1 1/4 inch.
3   3177108  прокладка, крышка фильтра  1
4   3629387  прокладка, крышка фильтра  1
5   69558  штифт, палец  1
6   205659  пружина 1
7   3021618  плунжер, регулятор давления  1
8   3028552  корпус, клапан байпаса,  1
6   205659  пружина 1
 3040818  заглушка 1  1 3/16 - 12 un.
9       3035228  уплотнительное кольцо  1
10       3040819  заглушка 1
11   3627927  плунжер, регулятор давления  1
12   s 103 d  болт, шестигранный 6  3/8 - 16 x 1 1/4 inch.
13   s 604  гровер  6  3/8 inch.
14   3177433  пластина, крышка  1
15   3627309  адаптер, крышка фильтра  4
16   3628604  штифт  1  1/8 npt
17   3628605  штифт  8
18   3629141  прокладка, крышка масляного фильтра  1
 3630555  головка масляный фильтр  1
     3037536  заглушка 2  9/16 - 18 unf
19            3037537  уплотнительное кольцо  2
20            3040813  заглушка 2  9/16 - 18 unf
21       3630432  головка масляный фильтр  1
22   3889310  элемент масляного фильтра  4
ref no part number наименование детали к-во примечание
lf6704-02  маслотрубка соединение  маслотрубка соединение for
1   s 604  гровер  12  3/8 inch.
2   191772  болт 12  3/8 - 16 x 1 1/4 inch.
 3046202  заглушка 4  3/4 - 16 unf
3       3040810  заглушка 1
4       3046201  уплотнительное кольцо  1
5   3627938  прокладка, плоская крышка  2
6   3629146  соединение, маслотрубка  2
ref no part number наименование детали к-во примечание
lg6034-01  dipstick  dipstick
1   131026  уплотнительное кольцо  1
2   3030207  вспомогательный, dipstick  1
3   3201793  dipstick  1
опция  наименование детали примечание
ob6081-02  ob6081-02  oil gauge труба, oil fill,
ref no part number наименование детали к-во примечание
ob6081-02  filler и breather  oil gauge труба, oil fill,
 3014766  болт, 20  3/8 - 16 x 1 3/64 inch.
 3064321  болт, 4  3/8 - 16 x 7/8 inch.
 3175856  прокладка,   2
 s 109  болт, шестигранный 2  3/8 - 16 x 7/8 inch.
 s 604  гровер  2  3/8 inch.
 43828 a  шланг  2  11 16 - 1 1/2 inch.
 68189  фиксатор  2
 114307  труба  2
 3201128  гайка,шестигранная 2  3/8 - 16 unc.
 3628902  шайба 4
 3633076  шланг  2
 3176607  breather, crankcase  1
 3178763  крышка,   1
 3014766  болт, 8  3/8 - 16 x 1 3/64 inch.
 3064321  болт, 2  3/8 - 16 x 7/8 inch.
 3175856  прокладка,   1
 3176607  breather, crankcase  1
 3178808  крышка,   1
 43828 c  шланг  2  1 9/16 - 2 1/2 inch.
 3014766  болт, 12  3/8 - 16 x 1 3/64 inch.
 3175856  прокладка,   1
 3177082  шланг 1
 3014766  болт, 10  3/8 - 16 x 1 3/64 inch.
 3064321  болт, 2  3/8 - 16 x 7/8 inch.
 3175856  прокладка,   1
 3628229  крышка,   4
 3629112  upper, filler  1
ref no part number наименование детали к-во примечание
ob6701-02  sight glass location plugs  plugs for the sight glass
1   3000204  copper  4
2   s 181 c  болт, шестигранный 4  1/2 - 20 x 3/4 inch.
ref no part number наименование детали к-во примечание
ob6731-02  filler and breather dipsti  breather mounting к-воuired
1   43828 c  шланг  2  1 9/16 - 2 1/2 inch.
2   3014766  болт 12  3/8 - 16 x 1 3/64 inch.
3   3175856  прокладка,   1
4   3626493  шланг  1
ref no part number наименование детали к-во примечание
of6005-07  байпас масляный фильтр  dual element by-pass lube oil
1   43696 a  уплотнительное кольцо  2
2   139473  кольцо  2  7/8 - 14 unf.
3   3033405  головка масляный фильтр  1
4   3177198  соединитель  2
5   s 610  гровер  2  7/16 inch.
6   106069  болт, шестигранный 2  7/16 - 14 x 2 inch.
7   3065723  болт, 1  3/8 - 16 x 1 3/4 inch.
8   3627412  фиксатор  1
9   3889311  element, oil bypass фильтр  2
ref no part number наименование детали к-во примечание
of6733-03  bypass шланг и , установка by-pass фильтр шланг и
1   ak 6018 ss  шланг, гибкий 1
2   3634304  шланг, гибкий 1
3   3063674  соединитель  1
4   3629496  адаптер  1
ref no part number наименование детали к-во примечание
op6016-05  поддон high верхacity front/center
1   106069  болт, шестигранный 31  7/16 - 14 x 2 inch.
2   108767  болт, шестигранный 29  7/16 - 14 x 3 1/2 inch.
3   3000082  шайба 118  15/32 inch
4   3043212  прокладка, поддон 1
5   s 140  болт, шестигранный 58  7/16 - 14 x 1 3/4 inch.
6   67946  шайба 4  1 1/32 inch.
7   3002158  штифт  2  1/8 npt.
9   3043214  прокладка, поддон 1
10   3055069  заглушка 4  1 - 18 uns
11   3628606  штифт  3  1/2 - 14
12   3628608  штифт  3
 3037536  заглушка 2  9/16 - 18 unf
13       3037537  уплотнительное кольцо  2
14       3040813  заглушка 2  9/16 - 18 unf
 3088853  поддон 1
15       200845  вставка 2
16       3630256  поддон 1
8       3032629  заглушка 1  1 5/16 - 12 unf.
17   3043211  прокладка, поддон 1
 3028696  крышка, поддон 1
15       200845  вставка 1
18       206099  крышка, поддон 1
 3630545  адаптер, поддон 1
19       3628609  штифт  1
20       3630262  адаптер, поддон 1
ref no part number наименование детали к-во примечание
op6703-01  поддон маслонасос tubing к-воuired
1   s 109  болт, шестигранный 2  3/8 - 16 x 7/8 inch.
2   s 121 b  болт, шестигранный 2  7/16 - 14 x 2 1/2 inch.
3   s 197  болт, шестигранный 3  3/8 - 16 x 4 1/4 inch.
4   68908  фиксатор  2
5   109319  фиксатор  3
6   151355  фиксатор  2
7   206177  прокладка, prs rlf клапан корпус  1
8   3000632  прокладка, соединение  1
9   3026393  уплотнительное кольцо  2
10   3026705  маслотрубка  1
11   3176713  соединение, маслотрубка  1
12   s 103 d  болт, шестигранный 4  3/8 - 16 x 1 1/4 inch.
13   s 104  болт, шестигранный 3  3/8 - 16 x 2 1/4 inch.
14   s 112  болт, шестигранный 3  3/8 - 16 x 1 inch.
15   3628902  шайба 3
16   s 604  , гровер  3  3/8 inch.
17   109319  фиксатор  3
18   206013  прокладка, фланец  1
19   3002350  clamp, труба  2
20   3002351  bracket, oil suction труба  1
21   3004318  bracket, oil труба  1
22   3175239  гайка, гровер  4  3/8 - 16 inch.
23   3175658  труба масляный канал 1
ref no part number наименование детали к-во примечание
pp2326-01  распред. вал и шестерня
1   3066888  распред. вал  1
2   s 302  шпонка 1
3   206747  шестерня, распред. вал  1
4   3007971  подшипник, распред. вал упорный  1
5   s 112  болт, шестигранный 2  3/8 - 16 x 1 inch.
6   68908  фиксатор  2
распред. вал и шестерня

7   3066889  распред. вал  1
8   s 302  шпонка 1
9   207248  шестерня, распред. вал  1
10   3007971  подшипник, распред. вал упорный  1
11   s 112  болт, шестигранный 2  3/8 - 16 x 1 inch.
12   68908  фиксатор  2
ref no part number наименование детали к-во примечание
pp2326-01  охладитель корпус
1   3626715  корпус, охладитель  4
ref no part number наименование детали к-во примечание
pp2326-01  толкатель
1       3027988  кольцо, стопорное  1
2       3076033  опора клапана  1
3       3027994  пружина 1
4       3054852  пружина 1
5       3027996  шариковый, клапан  1
6       3085345  упор толкатель  1
7       3085344  опора клапана  1
8       4077027  пружина, форсунка  1
9       3062119  шарик клапана  1
10       3052231  шайба 1
11       3053772  плунжер, толкатель  1
12       3075386  втулка, толкатель  1
13   3052233  плунжер инжектора  1

 3804700  сервисный комплект STC  1
1       3027988  кольцо, стопорное  1
2       3076033  опора клапана  1
3       3027994  пружина 1
4       3054852  пружина 1
5       3027996  шарик клапана  1
6       3085345  упор толкатель  1
7       3085344  опора клапана  1
8       4077027  пружина, форсунка  1
ref no part number наименование детали к-во примечание
pp2326-01  масляный коллектор
1   127018  шайба 12  1/4 inch.
2   3001340  уплотнительное кольцо  12
3   3001811  болт,   12  1/4 - 20 x 1 inch.
 3023217  заглушка 8  7/16 - 20 unf.
4       3036666  уплотнительное кольцо  8
5       3630034  заглушка 8
6   3084621  масляный коллектор  2
7   3084622  масляный коллектор  2
ref no part number наименование детали к-во примечание
pp2326-02  масляный коллектор STC
2   68138  соединитель 2
3   3018920  разъем 2
4   3037662  соединитель  3
5   3178520  фиксатор  2
6   3628888  шланг, гибкий 2
7   3175318  шланг, гибкий 1
8   178079  клапан контроля  1
 3095291  соединитель 1
9       3046201  уплотнительное кольцо  1
10       3063019  соединитель 1
 3630730  клапан 1
11       3630731  клапан 1
12       3630740  уплотнительное кольцо  1
 3630732  клапан 1
13       3630733  клапан 1
12       3630740  уплотнительное кольцо  1
14   3630864  шланг, гибкий 1
15   69465  фиксатор  4
16   69911 a  фиксатор  2
17   3627412  фиксатор  2
 3630734  соединитель  1
18       3627695  уплотнительное кольцо  2
19       3630735  соединитель  1
12       3630740  уплотнительное кольцо  1
 3630736  соединитель  1
9       3046201  уплотнительное кольцо  1
20       3630737  адаптер  1
12       3630740  уплотнительное кольцо  1
21   3630865  шланг, гибкий 1
22   3630866  шланг, гибкий 2
ref no part number наименование детали к-во примечание
pp2326-03  масляный коллектор STC rb
1   3037662  соединитель  3
2   3175318  шланг, гибкий 1
3   as 4029 ss  шланг  1
4   68139  адаптер  2
5   3018920  разъем 1
6   3178520  фиксатор  3
7   178079  клапан, check  1
 3095291  соединитель, 1
8       3046201  уплотнительное кольцо  1
9       3063019  соединитель 1
 3630806  соединитель  1
10       3630740  уплотнительное кольцо  1
11       3630828  адаптер  1
12   3630867  шланг, гибкий 1
 3630877  клапан 1
10       3630740  уплотнительное кольцо  1
13       3630878  соединитель 1
14   69465  фиксатор  4
15   69911 a  фиксатор  2
16   3627412  фиксатор  2
 3630734  tee, male соединитель  1
17       3627695  уплотнительное кольцо  2
18       3630735  tee, male соединитель  1
10       3630740  уплотнительное кольцо
 3630736  соединитель  1
8       3046201  уплотнительное кольцо  1
19       3630737  адаптер  1
10       3630740  уплотнительное кольцо  1
20   3630866  шланг, гибкий 2
21   3631295  шланг, гибкий 1
22   as 4032 ss  шланг, гибкий 1
ref no part number наименование детали к-во примечание
pp2326-03  цилиндра головка
1   3086362  клапан  24
2   3629962  шайба 72
3   3032633  болт,   72  3/4 - 16 x 8 inch.
4   3634664  прокладка, цилиндра головка  12
ref no part number наименование детали к-во примечание
pp2326-03  корпус коромысел
1   205129  штифт, кольцо  12
2   3177713  корпус, коромысла  10
3   3202199  корпус, коромысла  1
4   3629538  корпус, коромысла  1
5   215921  шланг  2
ref no part number наименование детали к-во примечание
pp2326-03  водяной головки
1   3629066  крышка, водяной головки  3
2   3011715  болт, 42  3/8 - 16 x 1 3/16 inch.
3   3009324  прокладка, водяной головки крышка  3
5   3629065  крышка, водяной головки  1
6   3011715  болт, 12  3/8 - 16 x 1 3/16 inch.
7   3009323  прокладка, водяной головки крышка  1
ref no part number наименование детали к-во примечание
pp2326-03  охладитель
1   3819725  clamp, шланг  18  9/16 - 1 3/8 inch
2   107460  фиксатор  3
3   215921  шланг  4
4   3177303  патрубок водяной 1
5   3177304  патрубок водяной 1
6   3177305  патрубок водяной 1
7   3177306  патрубок водяной 1
8   3177307  патрубок водяной 1
9   3177308  патрубок водяной 1
10   3627417  патрубок водяной 1
11   3178043  патрубок водяной 1
12   3635070  шланг  9

Установка
13   s 119  болт, шестигранный 16  5/16 - 18 x 1 1/4 inch.
14   s 605  гровер  16  5/16 inch.
15   3014766  болт 32  3/8 - 16 x 1 3/64 inch.
16   3026426  прокладка, фланец  8
17   3033915  стопорное, кольцо
18   3177300  соединение, адаптер  8
20   3633179  гайка, труба  7
21   3627449  уплотнение, проставочное кольцо  8
22   3348860  сальник  7
23   3178290  соединитель  7
24   3177302  соединитель  1
ref no part number наименование детали к-во примечание
pp2326-03  турбокомпрессор
 3803013  комплект, turbo  2  recon equivalent 3803013 rx
1       201048  прокладка, соединение  1
2       201049  прокладка, соединение  1
3       206576  прокладка, турбокомпрессор  1
     3023066  уплотнительное кольцо  2
     3088371  пыльник  1
     3594090  турбокомпрессор  1
6            3525546  корпус, compressor  1
7            3522631  хомут 1
8            3519535  гайка, гровер  1  m11 x 1.00.
9            3523553  крыльчатка, tur compressor  1
10            3525073  болт, шестигранный головка к-т  4  m8 x 1.25 x 25
11            3504967  шайба 4
12            3524862  диффузор 1
13            3502449  уплотнение, проставочное кольцо  1
14            3521442  уплотнение, split кольцо  1
15            3523980  уплотнение масляное  1
16            3524419  втулка 1
17            3524418  прокладка  1
18            3536914  подшипник, упорный  1
19            3591522  втулка упорная 1
20            3519641  кольцо, стопорное  4
21            3519627  подшипник, турбокомпрессор  2
22            3594555  корпус подшипника  1
               3522597  штифт  2
23            3536588  втулка корпуса 1
24            3521225  болт, шестигранный  8  m8 x 1.25 x 16.
25            3523412  уплотнение 1
26            3521033  вал с крыльчаткой 1
27            3521264  корпус, турбокомпрессора  1
28            3503335  гайка,шестигранная 1
29            3522904  фиксатор  4
ref no part number наименование детали к-во примечание
pp2326-04  форсунка
 3076132  форсунка  12
1       167157  шарик клапана  1
2       173086  прокладка, форсунка  1
3       174299  вспомогательный, screen  1
4       3042430  сорпус форсунки 1
5       193736  уплотнительное кольцо  3
6       203426  штифт  2
7       3008706  сетчатый фильтр  1
9       3042427  пружина, форсунка  1
10       3042713  распылитель 1
11       3042425  адаптер форсунки 1
12       3279821  болт фиксации форсунки  1
13       3052218  пружина 1
14       3042428  пружина, форсунка  1
15       3045047  клапан 1
     3076125  комплект распылителя 1
16            3053502  стакан форсунки  1
17            3076124  плунжер форсунки  1
18       3075381  толкатель  1  recon equivalent 3075381 rx
19       3068859  верхний толкатель   1
20       3279850  гайка толкателя гровер  1
21       3068860  гайка, гровер  1  1 5/16 - 18 unf.
22       3028448  плунжер инжектора  1
25       3411695  clamp 1
ref no part number наименование детали к-во примечание
pp2326-05  маслоконтрольный клапан
 3063022  клапан, маслоконтрольный   2
1       s 2286  болт, привода  2
2       s 16240  кольцо, стопорное  1
3       105375  пластина  1
4       3034408  уплотнительное кольцо  1
5       3038743  клапан контрольный 1
     3040814  заглушка 1  7/16 - 20 unf
6            3036665  заглушка 1
7            3036666  уплотнительное кольцо  1
8       3042542  уплотнительное кольцо  2
9       3044993  кольцо 1
10       3045986  уплотнительное кольцо  1
11       3049041  вспомогательная пружина  1
12       3051069  пружина 1
13       3054411  пружина, leaf  1
     3060605  корпус & плунжер  1
14            3053667  плунжер, маслоконтрольный клапан  1
15            3060604  barrel, маслоконтрольный клапан  1
16       3060606  корпус, маслоконтрольный клапан  1
17       3066914  уплотнительное кольцо  1
18       3069015  гайка, гровер  1  1/4 - 28 unf.
19       3069989  крышка, маслоконтрольный клапан  1
20       3070108  прокладка, control клапан корпус  1
21       4009927  крышка, diaphragm  1
22       3070186  шайба 1  1/4 inch.
23       3073998  диск, клапан  1
     3417076  заглушка 1
24            3034412  уплотнительное кольцо  1
25            3417103  заглушка 1
26       3417077  болт 4
28       3417096  болт, socket к-т  1
29       3417098  болт 4
ref no part number наименование детали к-во примечание
pp2326-05  маслоконтрольный клапан , установка
1       s 604  гровер  4  3/8 inch.
2       s 605  гровер  6  5/16 inch.
3       s 626  шайба 6  5/16 inch.
4       63842  шайба 4  3/8 inch.
5       s 164  болт, шестигранный 6  5/16 - 24 x 3 inch.
6       69621  болт, шестигранный 4  3/8 - 16 x 5 1/2 inch.
7       3634172  bracket, клапан  2
8       s 108 b  болт, шестигранный 2  5/16 - 24 x 3 1/4 inch.
9       3627412  фиксатор  2
10       3632879  втулка 2
ref no part number наименование детали к-во примечание
pp2326-06  соединения шатуна performance parts for kta38-c
1   3632225  шатун, соединения двигателя  12  recon equivalent 3632225 rx
     3632169  шатун, соединения двигателя  1
2       3013266  болт, соединения шатуна верх  2
3       3043909  втулка 1
4       69558  штифт, палец  4
5       205126  шайба 2  5/8 inch.
6   3047390  вкладыш шатунный 2  standard
6   3047391  вкладыш шатунный a/r  .010 inch undersize
6   3047392  вкладыш шатунный a/r  .020 inch undersize
6   3047393  вкладыш шатунный a/r  .030 inch undersize
6   3047394  вкладыш шатунный a/r  .040 inch undersize
$поршень, палец, & кольцо
 3631246  поршень и палец  12
7       4095009  палец 1
8       3096680  поршень двигателя 1
9       205269  кольцо стопорное  2
 4089500  к-т, поршень кольцо  12
10       4081176  кольцо компрессионное поршня  1
11       3090460  кольцо компрессионное поршня  1
12       3090450  маслосъемное кольцо  1  serviced as mult комплектs.
опция  наименование детали примечание
pp6704  pp6704  цилиндра головка
ref no part number наименование детали к-во примечание
pp6704  головка,цилиндра  цилиндра головка
 3811985  головка, цилиндра  12
     205091  collet, клапан  8
     205094  вспомогательный, клапан пружина  4
     3803518  клапан, впускной  2
     3081081  rotator, клапан  4
     3088389  клапан, выхлопной  2  serviced as 3803528.
          3088394  piece  1
          3088394  piece  2
          3088395  piece  1
          3088395  piece  2
     3633840  пружина клапана  4
     3635024  головка, цилиндра  1
     3811981  головка, цилиндра  1
          68445  палец  2
          3081065  головка, цилиндра  1
               s 911 b  штифт  1  1/8 npt.
               s 915 a  штифт  1  1/2 npt.
               67622  штифт  1  3/8 npt.
               203933  клапан расширения  1
               205401  клапан расширения  8
               206224  клапан расширения  2
               3081064  головка, цилиндра  1
          3086192  вставка, клапан  2
          3086193  вставка, клапан  2
          3202210  клапан 4
          3635250  палец, 2
ref no part number наименование детали к-во примечание
pp6704-05  цилиндра головка  цилиндра головка for k-38
 3811985  цилиндра головка  12
1       205091  клапан  8
2       205094  вспомогательный, клапан пружина  4
3       3052820  клапан, впускной  2
4       3088389  клапан, выхлопной  2
5       3633840  пружина, клапан  4
6       3081081  rotator, клапан  4
7       3635250  палец 2
8       3086192  вставка, клапан  2
10       205401  клапан расширения  8
11       206224  клапан расширения  2
12       67622  штифт  1  3/8 npt.
13       s 915 a  штифт  1  1/2 npt.
14       3081064  головка, цилиндра  1
15       203933  клапан расширения  1
16       3086193  вставка, клапан  2
17       3202210  клапан 4


     3803518  клапан, впускной  1
1            205091  collet, клапан  2
3            3052820  клапан, впускной  1

     3803528  клапан, выхлопной  1
1            205091  collet, клапан  2
4            3088389  клапан, выхлопной  2
ref no part number наименование детали к-во примечание
pp6756-03  фитинг STC распределителя
 3630877  клапан 1
1       3630740  уплотнительное кольцо  1
2       3630878  соединитель 1
3   3634699  клапан 1
     3630740  уплотнительное кольцо  1
     3634696  клапан 1
ref no part number наименование детали к-во примечание
ps6013  масляный клапан  масляный клапан
1   67946  шайба 1  1 1/32 inch.
2   3016316  клапан, coupling  1
3   3023077  nipple, coupling  1
4   3201568  plug, coupling  1
ref no part number наименование детали к-во примечание
pu6002-02  шкив привода генератора
 3015546  шкив привода   1
1       190397  противоизносная втулка  1
2       3015546  шкив привода   1
3   3200287  шпонка  1
4   3628894  пыльник  1
5   3628895  сальник  1

 3803852  комплект сервисных деталей  1
     190397  противоизносная втулка  1
     3200287  шпонка  1
     3628894  пыльник  1
     3628895  сальник  1
ref no part number наименование детали к-во примечание
re6022
1   s 123  болт, шестигранный 8  3/4 - 10 x 2 1/2 inch.
2   s 611  гровер  8  3/4 inch.
опция  наименование детали примечание
ss6004  ss6004  cummins beige paint и
ref no part number наименование детали к-во примечание
ss6004  beige paint  cummins beige paint и
 3027151  nameplate  2
 3630106  decal комплект  1
     3027935  decal  1
     3315228  decal  5
     3315230  decal  2
     3318651  decal  2
     3329609  decal  4
     3329610  decal  4
     3630483  cover, protective  1
     3630484  cover, protective  1
     3889381  decal  4
     3889382  decal  2
опция  наименование детали примечание
ss6701  ss6701  contains decals with o.b.c.
ref no part number наименование детали к-во примечание
ss6701  decal  contains decals with o.b.c.
 3629071  decal  2
ref no part number наименование детали к-во примечание
st6059-05  соединители воздушного стартера
1   43764  соединитель 1
2   3022696  форсунка смазки 1
3   3022697  клапан, воздуха  1
4   3026796  elbow, plain street pipe  1
5   108330  шайба 4  3/8 inch.
6   136574  болт, шестигранный 4  3/8 - 16 x 1 1/4 inch.
7   3026802  скоба, стартера 1
8   3036230  болт, шестигранный 2  m10 x 1.50 x 20
9   3043642  пружина  2
10   3044613  клапан, воздушного стартера 1
13   s 103 d  болт, шестигранный 4  3/8 - 16 x 1 1/4 inch.
14   s 604  гровер  6  3/8 inch.
15   108707  болт, шестигранный 4  3/8 - 16 x 1 1/2 inch.
16   3036460  пружина  8  m10
17   3175239  гайка, гровер  6  3/8 - 16 inch.
18   s 603  гровер  3  5/8 inch.
19   158250  болт   3  5/8 - 11 x 1 3/4 inch.
20   s 111 b  болт шестигранный 2  3/4 - 10 x 1 1/2 inch.
21   s 112  болт шестигранный 2  3/8 - 16 x 1 inch.
22   s 607  гровер  2  #10.
23   s 611  гровер  2  3/4 inch.
24   3033800  шайба 2  3/8 inch.
25   3035083  демпфер 2
26   3035084  демпфер 2
27   3067884  болт 2  #10 - 24 x 2 inch.
28   3627756  клапан воздушный  1
29   3632900  соленоид 1
30   3627763  тело стопора  1
31   3628902  шайба 2
32   3627799  соединитель 1
33   as 2401 34ms  шланг, гибкий 1
35   ak 4010 ss  шланг, гибкий 1
36   as 4011 sl  шланг, гибкий 1
37   as 4014 40ss  шланг, гибкий 1
38   as 4026 sl  шланг, гибкий 1
39   68138  соединитель 2  1/8 nptf x 7/16-20
40   108722  фиксатор  6
41   112105  адаптер  4
42   3175773  адаптер  2
43   3627793  адаптер  1
44   3627856  соединитель 3
45   3628476  насос  1
46   3628553  труба  1
47   3628750  датчик давления 1
48   3633246  клапан проверочный 1
49   3628758  harness, wiring  1
50   3629698  tee, street pipe  1
51   3037489  воздушный стартер  1
52   3628963  соединитель  1
53   3628965  primer, engine lubricating  1
54   3628971  switch, relay  1
55   3633245  адаптер  1
56   3629067  1
 3628961  клапан 1
57       3100550  клапан 1
58       3046201  уплотнительное кольцо  1
 3628962  клапан 1
59       3100549  клапан 1
60       3040817  уплотнительное кольцо  1
61   3633716  вставка 1
ref no part number наименование детали к-во примечание
st6707-03  prelub plumbing  fire resistant remote prelub
1   3634431  шланг, гибкий 1
2   3634430  шланг, гибкий 1
3   s 109  болт, шестигранный 1  3/8 - 16 x 7/8 inch.
4   s 604  гровер  1  3/8 inch.
5   68189  фиксатор  1
6   3201128  гайка,шестигранная 1  3/8 - 16 unc.
7   3628554  brace, труба  1
ref no part number наименование детали к-во примечание
st8096-01  air starter muffler  muffler for use with ss800
1   3022695  муфта 1
ref no part number наименование детали к-во примечание
tl8005-01  тросовое коромысло  two hole rigid type throttle
1   44680  коромысло, throttle  1
2   s 159 b  болт, шестигранный 1  1/4 - 28 x 1 1/2 inch.
3   s 270  гайка,шестигранная 1  1/4 - 28 unf.
4   s 600  гровер  1  1/4 inch.
5   70704  шайба 1  1/4 inch.
ref no part number наименование детали к-во примечание
wf6010-06  антикоррозионный фильтр двойная головка антикоррозионного фильтра
1   s 197  болт, шестигранный 4  3/8 - 16 x 4 1/4 inch.
2   s 604  гровер  4  3/8 inch.
3   145528  уплотнительное кольцо  8
4   4058964  антикоррозионный фильтр  4  buy from cummins filtration
 3175452  головка, водяного фильтра 2
5       8306  штифт  1
6       70415  уплотнительное кольцо  1
7       3175453  головка, антикорр. фильтра 1
8       3177040  вал, клапана 1
9       3628604  штифт  1
10   3888312  ингибитор  11  buy from cummins filtration
ref no part number наименование детали к-во примечание
wi6035  соединение,водяной входной патрубок  водяной входной патрубок соединение
1   s 103 d  болт, шестигранный 4  3/8 - 16 x 1 1/4 inch.
2   s 604  гровер  4  3/8 inch.
3   3179035  прокладка, водной трубки соединение  2
4   149274  шланг  1
5   149437  болт хомута 4  5 1/2 inch.
6   3628078  соединение, водяной входной патрубок  1
7   3628608  штифт  1
8   s 109  болт, шестигранный 4  3/8 - 16 x 7/8 inch.
9   3628605  штифт  1
10   3631921  крышка, водяной transfer  1
ref no part number наименование детали к-во примечание
wm6009-01  водяное соединение
1   206709  патрубок водяной 10
2   3028291  уплотнительное кольцо  24
3   205976  кольцо, стопорное  1
4   3002956  труба, водной transfer lb  1
5   s 103 d  болт, шестигранный 6  3/8 - 16 x 1 1/4 inch.
7   s 604  гровер  6  3/8 inch.
8   140315  clamp, шланг  2  3 7/8 inch.
9   60985  шланг  1
10   3050944  прокладка, соединение  1
11   207515  прокладка, соединение  1
12   3178319  труба, водяной bypass  1
13   3178320  труба, водяной bypass  1
14   3040710  патрубок водяной 1
ref no part number наименование детали к-во примечание
wo6086  соединение, водяной системы
1   63223  шланг  2
2   135144  болт хомута 8  3 1/2 inch.
3   3035844  корпус, термостат  2
4   3627961  уплотнение, термостат  4
5   s 141  болт, шестигранный 4  3/8 - 16 x 2 3/4 inch.
6   s 163  болт, шестигранный 8  3/8 - 16 x 3 1/4 inch.
7   s 604  гровер  12  3/8 inch.
8   206443  прокладка, термостат корпус  2
9   3628607  штифт  4  3/4 - 14
10   3629205  термостат  4
11   3627808  держатель, thm корпус  1
12   3628605  штифт  2
13   3628606  штифт  9  1/2 - 14
14   3175400  защитная крышка 2
15   3175550  защитная крышка 2
ref no part number наименование детали к-во примечание
wo6706  водяные соединения соединитель
1   s 1002 a  соединитель 1
ref no part number наименование детали к-во примечание
xm6050-01  выхлопной коллектор  dry pulse bellows выхлопной for
1   3037821  прокладка, выхлопной коллектор  12
2   3043912  фиксатор  24
3   3046286  конусный фиксатор 48
4   3066498  болт, фланца 48  7/16 - 14 x 3 inch.
5   3171368  прокладка, турбокомпрессор  2
6   3176570  болт, фланца 8  3/8 - 24 x 1 7/8 inch.
7   3626804  гайка, гровер  8
8   3016182  гайка, гровер  8  3/8 - 24 unf.
9   s 117  болт, шестигранный 2  3/8 - 16 x 3/4 inch.
10   s 172 b  болт, шестигранный 4  3/8 - 16 x 1 1/8 inch.
11   s 604  гровер  4  3/8 inch.
12   216187  уплотнительное кольцо  2
13   3628902  шайба 2
14   3629451  фиксатор  2
15   3630742  прокладка, соединение  1
16   3632334  шланг, гибкий 1
17   3632339  шланг, гибкий 1
18   3089765  хомут 8
19   4080141  bellows  4
20   3631617  коллектор, выхлопной  2
21   3631618  коллектор, выхлопной  2
22   3631619  коллектор, выхлопной  1  left bank
23   3631620  коллектор, выхлопной  1  right bank
ref no part number наименование детали к-во примечание
xm6704-01  выхлопной коллектор  threaded plugs to be used
1   3630164  заглушка 12
ref no part number наименование детали к-во примечание
xs8032-01  выхлопной патрубок two 90 degree турбокомпрессор
1   201989  хомут 2
2   3026237  соединение, выхлопной патрубок 2



Пожалуйста, обращайтесь к нам.
