Некоторые каталоги двигателей



Уважаемые господа!

  Предлагаем Вам каталог двигателя Cummins KTA-50 C1600, применяемого на самосвалах БелАЗ и другой технике.

Пожалуйста, присылайте информацию о ваших потребностях.

БАЗОВАЯ ИНФОРМАЦИЯ ПО ДВИГАТЕЛЮ

Серийный номер двигателя                     33152654

№ заводского заказа-наряда                  SO70317

Завод DAV -                                                 DAVENTRY ENGINE PLANT

Дата изготовления                                     04 Sep 2002

Код модуля                                                 ECM Not Available For This

№ топливного насоса по каталогу          3080521

Калибровка топливного насоса               BD76

Микрофиша                                                 K50

№ комплектации двигателя                     D283018CX02

№ перечня контрольных деталей           CPL2315

Название маркетинговой модели           KTA50-C1600

Название обслуживаемой модели         K50

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

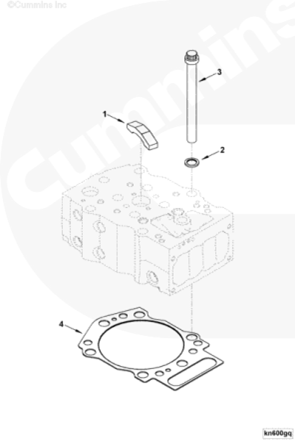

$Комплект прокладок одной головки







3800729

Set, Single Head Set

1





      100478

Уплотнительное кольцо

12





      131026

Уплотнительное кольцо

12





      206277

Прокладка впускного коллектора

6





      206279

Соединение с прокладкой

1





      206446

Gasket, Wtr Trf Connection

1





      206576

Прокладка турбонагнетателя

1





      207038

Уплотнительное кольцо

1





      207244

Seal, Injector

1





      3001340

Уплотнительное кольцо

12





      3023066

Уплотнительное кольцо

4





      3026421

Уплотнительное кольцо

2





      3028291

Уплотнительное кольцо

5





      3037821

Прокладка выпускного коллектора

6





      3084539

Уплотнительное кольцо

12





      3634664

Прокладка головки блока цилиндров

1





      3179027

Соединение с прокладкой

3





      3629140

Gasket, Rocker Lever Cover

1





      3630839

Gasket, Rkr Lever Housing

1





      3818885

Уплотнительное кольцо

2





№ поз.

Номер по каталогу

Название детали

к-во

Примечания





$Верхний комплект прокладок двигателя







3800731

Set, Upper Engine Gasket

1





      131026

Уплотнительное кольцо

10





      201048

Соединение с прокладкой

4





      201049

Соединение с прокладкой

2





      206277

Прокладка впускного коллектора

16





      206443

Gasket, Thermostat Housing

2





      206460

Соединение с прокладкой

1





      207515

Соединение с прокладкой

1





      216187

Уплотнительное кольцо

2





      3001340

Уплотнительное кольцо

32





      3003016

Уплотнительное кольцо

10





      3008710

Уплотнительное кольцо прямоугольного сечения

8





      3011580

Gasket, Aftercooler Cover

4





      3014304

Уплотнительное кольцо прямоугольного сечения

32





      3014449

Фланцевая прокладка

4





      3023066

Уплотнительное кольцо

4





      3023129

Пылезащитное уплотнение







      3023130

Пылезащитное уплотнение

4





      3026421

Уплотнительное кольцо

8





      3028291

Уплотнительное кольцо

32





      3037821

Прокладка выпускного коллектора

16





      3084539

Уплотнительное кольцо

32





      3634664

Прокладка головки блока цилиндров

16





      3175517

Фланцевая прокладка

1





      3175545

Уплотнительное кольцо

6





      3175705

Seal, Ferrule

24





      3171368

Прокладка турбонагнетателя

2





      3179026

Соединение с прокладкой

4





      3179027

Соединение с прокладкой

8





      3627961

Уплотнение термостата

4





      3629140

Gasket, Rocker Lever Cover

16





      3630839

Gasket, Rkr Lever Housing

16





      3818885

Уплотнительное кольцо

2





      4066112

Уплотнительное кольцо

6



№ поз.

Номер по каталогу

Название детали

к-во

Примечания





$ Нижний комплект прокладок двигателя







3804300

Set, Lower Engine Gasket

1





      S 1003 A

Уплотняющая шайба

4





      43696 A

Уплотнительное кольцо

2





      67946

Плоская шайба

4

1 1/32 Inch.



      68908

Стопорная пластина

14





      70415

Уплотнительное кольцо

2





      108172

Уплотнительное кольцо

1





      145507

Уплотнительное кольцо

2





      145528

Уплотнительное кольцо

2





      145529

Уплотнительное кольцо

1





      145530

Уплотнительное кольцо

1





      145550

Уплотнительное кольцо

2





      145581

Уплотнительное кольцо

1





      145586

Уплотнительное кольцо

1





      145600

Уплотнительное кольцо

1





      145613

Уплотнительное кольцо

1





      151355

Стопорная пластина

2





      205571

Gasket, Oil Slinger

1





      206193

Gasket, Water Pump

1





      206407

Gasket, Hand Hole

1





      206416

Gasket, Support

1





      206421

Gasket, Gear Housing

1





      206455

Gasket, Water Pump

1





      206457

Уплотнительное кольцо

1





      207551

Уплотнительное кольцо

1





      212161

Уплотнительное кольцо

16





      3007441

Уплотнительное кольцо

16





      3000632

Соединение с прокладкой

1





      3005939

Прокладка крышки

1





      3005940

Gasket, Gear Housing

1





      3007512

Уплотнительное кольцо

1





      3008921

Gasket, Prs Rlf Valve Body

1





      3009323

Gasket, Water Header Cover

1





      3009324

Gasket, Water Header Cover

4





      3014449

Фланцевая прокладка

1





      3016792

Сальник

1





      3026391

Уплотнительное кольцо прямоугольного сечения

1





      3026392

Уплотнительное кольцо прямоугольного сечения

2





      3031544

Уплотнительное кольцо прямоугольного сечения

1





      3040721

Gasket, Cam Fol Housing

16





      3040722

Gasket, Camshaft Cover

2





      3043211

Gasket, Oil Pan

4





      3043213

Gasket, Oil Pan

1





      3046852

Gasket, Acc Drive Support

1





      3069102

Gasket, Air Compressor

1





      4026171

Gasket, Fuel Pump

1





      3160924

Пылезащитное уплотнение

1





      3175032

Gasket, Crankcase Breather

2





      3175856

Gasket, Hand Hole

8





      3177108

Прокладка головки фильтра

2





      3177160

Gasket, Gear Cover

1





      3178076

Gasket, Gear Housing

1





      3179035

Gasket, Wtr Trf Connection

1





      3200287

Seal, Keyway

2





      3201125

Уплотнительное кольцо

2





      3331663

Пылезащитное уплотнение

1





      3628894

Пылезащитное уплотнение

1





      3628895

Сальник

1





      3628973

Прокладка крышки

1





      3629141

Прокладка крышки масляного фильтра

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

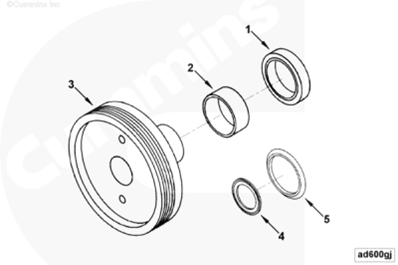

AD6003-03

Шкив привода вспомогательных агрегатов



Two groove accessory drive









the engine.

1

S 316

Key, Plain Woodruff

1



2

3200287

Seal, Keyway

1





3018761

Pulley, Accessory Drive

1



3

      190397

Sleeve, Wear

1



4

      3015321

Pulley, Accessory Drive

1



5

3628894

Пылезащитное уплотнение

1



6

3628895

Сальник

1







3803852

Kit, Kv Pose Seal

1





      190397

Sleeve, Wear

1





      3200287

Seal, Keyway

1





      3628894

Пылезащитное уплотнение

1





      3628895

Сальник

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания



BP6083-01

Кожух толкателей распределительного вала







1

205439

Пружинное кольцо

32



2

3039163

Lever, Cam Follower

16



3

      205438

Lockwire, Cam Roller Pin

1



4

      4009247

Штифт ролика толкателя распределительного вала

1



5

      3016825

Ролик толкателя распределительного вала

1



6

      213559

Socket, Cam Follower

1



7

3039164

Lever, Cam Follower

32





      205069

Lever, Cam Follower

1



3

      205438

Lockwire, Cam Roller Pin

1



6

      213559

Socket, Cam Follower

1



8

      4009248

Штифт ролика толкателя распределительного вала

1



9

      3016826

Ролик толкателя распределительного вала

1



10

AR10626

Shaft, Cam Follower

16



11

      205227

Расширительная пробка

32



12

3009631

Cover, Camshaft

16







$MOUNTING PARTS





13

3177760

Болт с шестигранной головкой

2

3/8 - 16 X 2 1/2 Inch.

14

S 103 D

Болт с шестигранной головкой

32

3/8 - 16 X 1 1/4 Inch.

15

S 126

Болт с шестигранной головкой

32

3/8 - 16 X 2 1/2 Inch.

16

3002993

Круглый штифт

2



17

3040721

Gasket, Cam Fol Housing

16



18

S 604

Стопорная шайба

64

3/8 Inch.

19

3628902

Плоская шайба

64







$PUSH RODS





20

3017961

Штанга толкателя

16



21

3057139

Штанга толкателя

32



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



BP6083-01

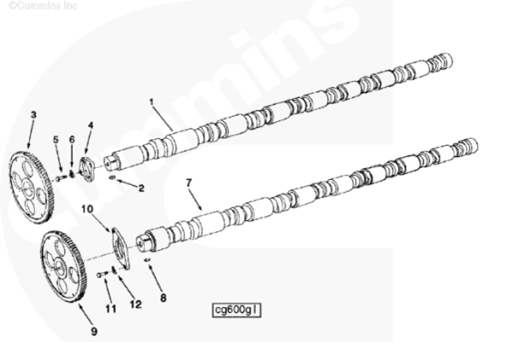

Крепление шестерен распределительного вала





1

S 112

Болт с шестигранной головкой

4

3/8 - 16 X 1 Inch.

2

68908

Стопорная пластина

4



3

3010595

Болт с невыпадающей шайбой

6

3/8 - 16 X 1 Inch.

4

3040722

Gasket, Camshaft Cover

2



5

207373

Cover, Camshaft

2



6

3628823

Промежуточная шестерня

1





      3628799

Промежуточная шестерня

1



7

      3004686

Втулка

1



8

3004683

Промежуточная шестерня

1





      3004594

Промежуточная шестерня

1



7

      3004686

Втулка

1



9

130083

Упорный подшипник

4



10

3628902

Плоская шайба

6



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

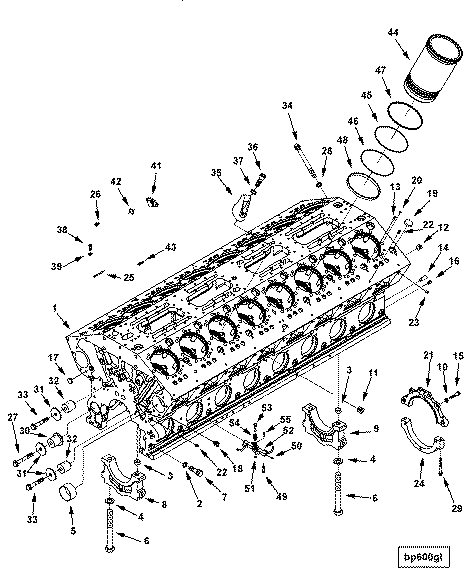

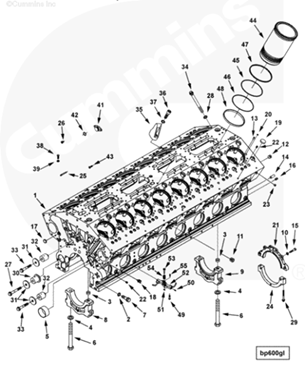

BP6083-03

Блок цилиндров



KTA50 base parts for use









without rear gear train.









Has no provisions for later









adaptation (the block is not









machined to permit mounting).









For use with KTA50-C (1600









BHP) with STC and outboard









aftercooling only.









Includes standard K50 water









pump.









Option has modified plumbing









to allow lubrication of









mounted air starter.









This engine has KV









diagnostics special for









Belaz.



3178803

Блок цилиндров

1



1

      3178910

Блок цилиндров

1



2

      139990

Плоская шайба

18

3/4 Inch.

3

      3176857

Круглый штифт

9



4

      3025485

Плоская шайба

18



5

      205230

Втулка

34



6

      3628452

Болт с шестигранной головкой

18



7

      205584

Болт с 12-гранной головкой

18

3/4 - 10 X 2 1/4 Inch.

8

      206587

Крышка коренного подшипника

7



9

      206588

Крышка коренного подшипника

2



10

      S 610

Стопорная шайба

10

7/16 Inch.

11

      3628608

Трубная пробка

4



12

      3628607

Трубная пробка

1

3/4-14

13

      4016364

Установочный штифт

32



14

      70662

Установочный штифт

2



15

      106069

Болт с шестигранной головкой

6

7/16 - 14 X 2 Inch.

16

      148582

Установочный штифт

2



17

      175830

Расширительная пробка

12



18

      3629497

Draincock

4



19

      4017621

Расширительная пробка

21



20

      206742

Расширительная пробка

16



21

      3000138

Support, Bearing

1



22

      3628605

Трубная пробка

18

1/4-18

23

      3002993

Круглый штифт

32



24

      3175281

Support, Bearing

1



25

      3176649

Seal, Tamper Proof

16



26

      S 955

Bushing, Reducing Pipe

1



27

3177443

Болт с фланцем и шестигранной головкой

1

5/8 - 18 X 4 1/2 Inch.

28

205059

Плоская шайба

96

3/4 Inch.

29

205199

Болт с 12-гранной головкой

2

3/8 - 16 X 3 1/2 Inch.

30

3178450

Промежуточный вал

1



31

3178457

Плоская шайба

3

5/8 Inch.

32

3033853

Промежуточный вал

2



33

3177945

Болт с фланцем и шестигранной головкой

2

5/8 - 18 X 3 3/4 Inch.

34

3032633

Болт с 12-гранной головкой

96

3/4 - 16 X 8 Inch.

35

205684

Подъемный кронштейн

4



36

206028

Болт с торцевой головкой

4

3/4 - 10 X 2 1/4 Inch.

37

3629962

Плоская шайба

4



38

S 112

Болт с шестигранной головкой

12

3/8 - 16 X 1 Inch.

39

S 604

Стопорная шайба

12

3/8 Inch.

41

3631471

Adapter, O Ring

6



42

3631474

Уплотнительное кольцо

6



43

S 186

Болт с шестигранной головкой

16

5/16 - 24 X 1 Inch.



3007525

Kit, Liner

16

Стандартный

44

      3022157

Liner, Cylinder

1



45

      3014668

Seal, D Ring

1



46

      3011076

Seal, D Ring

1



47

      3081489

Сальник

1



48

3011884

Insert, Liner

1





3019150

Insert, Liner

A/R





3021148

Insert, Liner

A/R







$CYLINDER LINER (O/S)







3012611

Kit, Liner

A/R





3012612

Kit, Liner

A/R





3801268

Kit, Liner

A/R





3801269

Kit, Liner

A/R







$LINER SHIMS







205741

Регулировочная прокладка

A/R





205742

Регулировочная прокладка

A/R





205743

Регулировочная прокладка

A/R





205744

Регулировочная прокладка

A/R





205745

Регулировочная прокладка

A/R

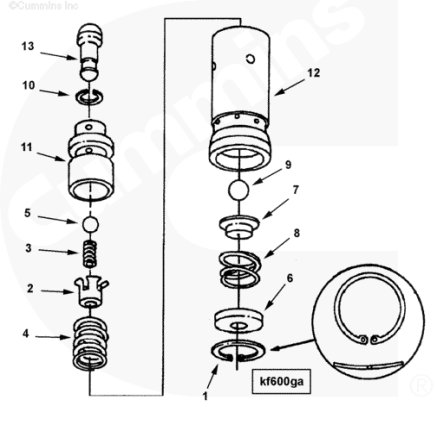

$PISTON COOLING NOZZLE





49

3178947

Болт с шестигранной головкой

16

5/16 - 18 X 1 1/4 Inch.



3179664

Valve, Piston Cooling

8



50

      3176552

Seal, Tamper Proof

2



51

      69204 D

Пружинное кольцо

1



52

      3630068

Body, Piston Cooling Valve

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

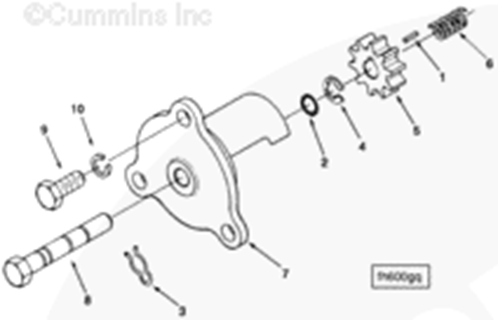

BP6083

Ручка для проворачивания коленчатого вала







3201740

Drive, Engine Barring

1



1

      S 306

Key, Plain Woodruff

1



2

      102827

Уплотнительное кольцо

1



3

      169834

Зажим

1



4

      206090

Пружинное кольцо

1



5

      206091

Gear, Engine Barring

1



6

      206092

Нажимная пружина

1



7

      206093

Housing, Engine Barring

1



8

      3201739

Shaft, Barring

1



9

S 116

Болт с шестигранной головкой

3

5/8 - 11 X 1 1/2 Inch.

10

S 603

Стопорная шайба

3

5/8 Inch.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



BP6083-02

Маслоохладитель





1

3627295

Теплообменный элемент охладителя

4



2

212161

Уплотнительное кольцо

16



3

3630969

Gasket, Lub Oil Clr Cover

8



4

3633479

Контргайка

8



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

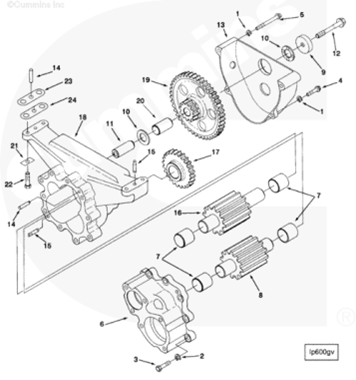

BP6083-02

Масляный насос

















3627921

Масляный насос

1

Recon equivalent 3627921 RX

1

      S 604

Стопорная шайба

4

3/8 Inch.

2

      S 610

Стопорная шайба

10

7/16 Inch.

3

      197032

Болт с шестигранной головкой

10

7/16 - 14 X 1 1/2 Inch.

4

      199919

Болт с 12-гранной головкой

2

3/8 - 16 X 1 1/2 Inch.

5

      205377

Болт с 12-гранной головкой

2

3/8 - 16 X 3 1/4 Inch.

6

      3628367

Крышка масляного насоса

1



7

          3627300

Втулка

4



8

      3029687

Gear & Shaft

1





          3628278

Gear, Lub Oil Pumping

1





          3029689

Shaft, Lub Oil Pump

1



9

      3029701

Retainer, Shaft

1



10

      3029702

Упорный подшипник

2



11

      3029708

Промежуточный вал

1



12

      3030518

Болт с фланцем и шестигранной головкой

1

1/2 - 13 X 3 9/16 Inch.

13

      3627912

Крышка масляного насоса

1



14

      69519

Установочный штифт

2



15

      107948

Dowel, Diamond

2



16

      3029684

Gear & Shaft

1





          3628277

Gear, Lub Oil Pumping

1





          3029686

Shaft, Lub Oil Pump

1



17

      3627834

Gear, Lubricating Oil Pump

1



18

      3627915

Корпус масляного насоса

1



19

      3633331

Gear, Lubricating Oil Pump

1



20

      3029700

Втулка

1



21

149134

Plate, Lock

4



22

S 113

Болт с шестигранной головкой

4

1/2 - 13 X 1 1/2 Inch.

23

3026312

Регулировочная прокладка

2



24

3026313

Регулировочная прокладка

2















3803927

Kit, Lub Pump Bushing

1





      3627300

Втулка

4



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

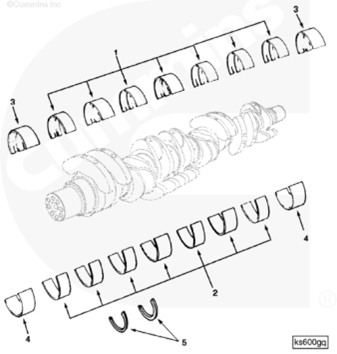

BP6083

Main Bearing Shell









3018210

Комплект коренных подшипников

1

Стандартный

1

      206580

Коренной подшипник

7



2

      206590

Коренной подшипник

7



3

      206600

Коренной подшипник

2



4

      206610

Коренной подшипник

2



5

      3000139

Упорный подшипник

2





3018211

Комплект коренных подшипников

A/R

.010 Inch Undersize

1

      206581

Коренной подшипник

A/R



2

      206591

Коренной подшипник

A/R



3

      206601

Коренной подшипник

A/R



4

      206611

Коренной подшипник

A/R



5

      3001708

Упорный подшипник

A/R





3018212

Комплект коренных подшипников

A/R

.020 Inch Undersize

1

      206582

Коренной подшипник

A/R



2

      206592

Коренной подшипник

A/R



3

      206602

Коренной подшипник

A/R



4

      206612

Коренной подшипник

A/R



5

      3001709

Упорный подшипник

A/R





3018213

Set, Main Bearing .030

A/R

.030 Inch Undersize

1

      206583

Коренной подшипник

A/R



2

      206593

Коренной подшипник

A/R



3

      206603

Коренной подшипник

A/R



4

      206613

Коренной подшипник

A/R



5

      3034075

Упорный подшипник

A/R





3018214

Комплект коренных подшипников 0,040

A/R

.040 Inch Undersize

1

      206584

Коренной подшипник

A/R



2

      206594

Коренной подшипник

A/R



3

      206604

Коренной подшипник

A/R



4

      206614

Коренной подшипник

A/R



5

      3034076

Упорный подшипник

A/R



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

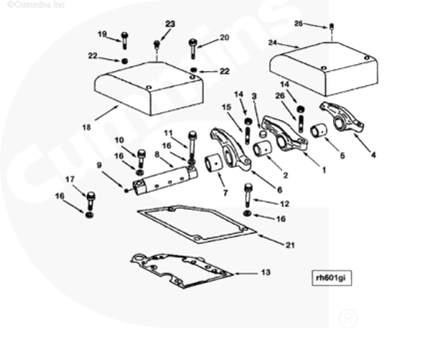

BP6083-03

Коромысло





1

3053478

Коромысло

16



2

      207226

Втулка

1



3

      194037

Гнездо под коромысло

1





      3049437

Коромысло

1



4

3053476

Коромысло

16



5

      207344

Втулка

1





      208084

Заклепка

1





      3049438

Коромысло

1



6

3053477

Коромысло

16



7

      207344

Втулка

1





      3049432

Коромысло

1



8

3176772

Ось коромысел

16



9

      203933

Расширительная пробка

1



10

205393

Болт с 12-гранной головкой

16

1/2 - 13 X 2 Inch.

11

205394

Болт с 12-гранной головкой

16

1/2 - 13 X 4 1/2 Inch.

12

108602

Болт с шестигранной головкой

80

1/2 - 13 X 3 3/4 Inch.

13

3630839

Gasket, Rkr Lever Housing

16



14

S 212

Стандартная шестигранная гайка

48

1/2 - 20 UNF.

15

168306

Screw, Slotted Set

32



16

205128

Плоская шайба

128

1/2 Inch.

17

S 125

Болт с шестигранной головкой

16

1/2 - 13 X 2 Inch.

18

3038938

Cover, Rocker Lever

1



19

3628196

Болт с шестигранной головкой

16

3/8 - 16 x 2 Inch.

20

3628194

Болт с шестигранной головкой

32

3/8 - 16 x 4 1/2 Inch.

21

3629140

Gasket, Rocker Lever Cover

16



22

3628902

Плоская шайба

48



23

3628604

Трубная пробка

1

1/8 NPT

24

3010247

Крышка клапана

15



25

S 181 B

Болт с шестигранной головкой

15

3/8 - 16 X 1/2 Inch.

26

3047924

Комплект болтов с шестигранной головкой

16

1/2 - 20 X 2 1/4 Inch.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

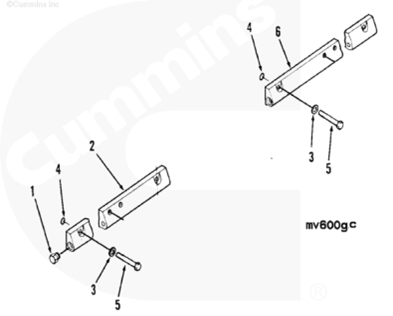

BP6083-01

Shipping Bracket





1

S 152 A

Болт с шестигранной головкой

8

3/4 - 10 X 2 Inch.

2

S 611

Стопорная шайба

8

3/4 Inch.

3

3175861

Bracket, Shipping

2





№ поз.

Номер по каталогу

Название детали

к-во

Примечания

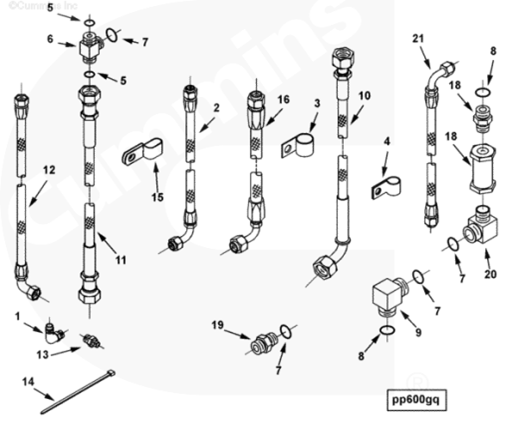

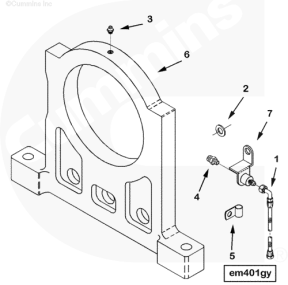

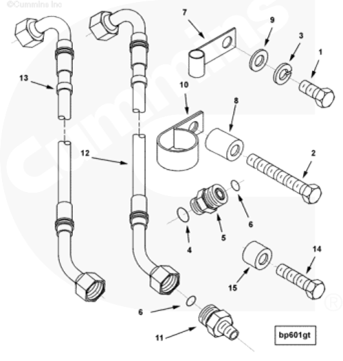

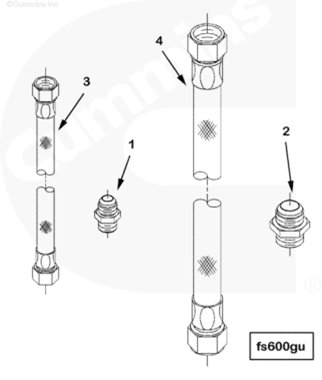

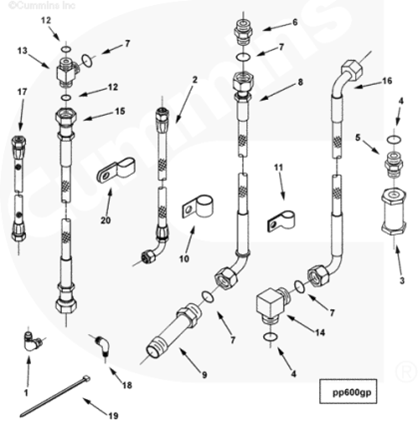

BP6083-04

Turbocharger Oil Supply Mo







3632938

Turbo, Oil Supply Mtg

1



1

      S 109

Болт с шестигранной головкой

2

3/8 - 16 X 7/8 Inch.

2

      S 199 B

Болт с шестигранной головкой

3

3/8 - 16 3 3/4 Inch.

3

      S 604

Стопорная шайба

2

3/8 Inch.



      3081950

Муфта с наружной резьбой

2



4

          3037537

Уплотнительное кольцо

1



5

          3085824

Муфта с наружной резьбой

1



6

          3922794

Уплотнительное кольцо

1



7

      3175058

Зажим

2



8

      3175280

Крепление распорки

3



9

      3628902

Плоская шайба

2



10

      3629452

Зажим

3



14

      108707

Болт с шестигранной головкой

1

3/8 - 16 X 1 1/2 Inch.

15

      3175056

Крепление распорки

1

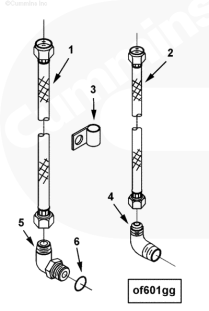

3628720

Hose, Turbo Oil Supply

1





      3095293

Муфта с наружной резьбой

1



11

          3627697

Муфта с наружной резьбой

1



6

          3922794

Уплотнительное кольцо

1



13

      3632018

Гибкий шланг

1















3628722

Hose, Turbo Oil Supply

1





      3095293

Муфта с наружной резьбой

1



11

          3627697

Муфта с наружной резьбой

1



6

          3922794

Уплотнительное кольцо

1



12

      3632017

Гибкий шланг

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

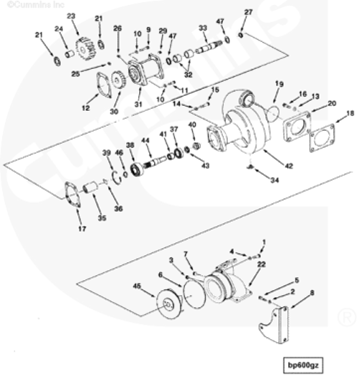

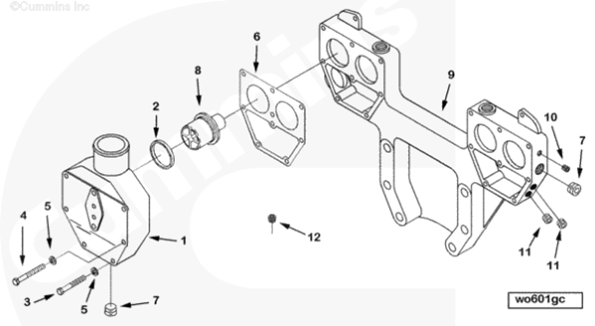

BP6083-05

Водяной насос





1

3010596

Болт с невыпадающей шайбой

4

3/8 - 16 X 1 1/4 Inch.

2

S 604

Стопорная шайба

2

3/8 Inch.

3

S 907 A

Трубная пробка

1

1 1/4 NPT.

4

108330

Плоская шайба

4

3/8 Inch.

5

108707

Болт с шестигранной головкой

2

3/8 - 16 X 1 1/2 Inch.

6

206457

Уплотнительное кольцо

1



7

3628606

Трубная пробка

1

1/2-14

8

3175857

Support, Water Pump

1



9

S 162 A

Болт с шестигранной головкой

3

7/16 - 14 X 2 3/4 Inch.

10

S 610

Стопорная шайба

4

7/16 Inch.

11

103009

Болт с шестигранной головкой

1

7/16 - 14 X 1 1/4 Inch.

12

206416

Gasket, Support

1



13

S 604

Стопорная шайба

4

3/8 Inch.

14

S 610

Стопорная шайба

4

7/16 Inch.

15

103009

Болт с шестигранной головкой

4

7/16 - 14 X 1 1/4 Inch.

16

199919

Болт с 12-гранной головкой

4

3/8 - 16 X 1 1/2 Inch.

17

206193

Gasket, Water Pump

1



18

206455

Gasket, Water Pump

1



19

3007512

Уплотнительное кольцо

1



20

3008494

Adapter, O Ring

1



21

130083

Упорный подшипник

2



22

3050945

Входной водяной патрубок

1



23

3628822

Промежуточная шестерня

1



24

3004686

Втулка

1





3634065

Support, Water Pump

1

Recon equivalent 3634065 NX

25

      68193

Трубная пробка

1

1/8 NPT.

26

      3631805

Трубная пробка

1



27

      3627723

Retainer, Shaft

1



29

      3634019

Расширительная пробка

1



30

      207251

Gear, Water Pump

1



31

      3634066

Support, Water Pump

1



32

          3629855

Втулка

2



33

      3628639

Shaft, Water Pump

1



35

206195

Шлицевая муфта втулки

1



36

206196

Wire, Snap

1





3634033

Водяной насос

1



34

      S 962 E

Draincock

1



37

      S 16054

Подшипник качения

1



38

      S 16069

Подшипник качения

1



39

      70183

Пружинное кольцо

1



40

      3634146

Сальник

1



41

      3030487

Spacer, Bearing

1



42

      3634035

Body, Water Pump

1



43

      3634007

Seal, Water Pump

1



44

      3634049

Shaft, Water Pump

1



45

      3050454

Impeller, Water Pump

1



46

      3175573

Пружинное кольцо

1



47

3026556

Упорный подшипник

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

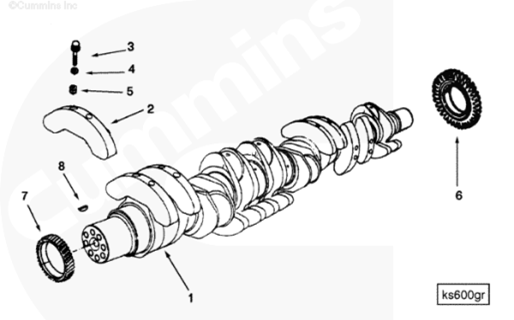

BP6716-03

Коленчатый вал



KTA/KTTA50 non-certified













3629276

Коленчатый вал двигателя

1



1

      3628873

Коленчатый вал двигателя

1



2

      3176216

Weight, Crankshaft Counter

8



3

      219153

Bolt, Connecting Rod

16



4

      205126

Плоская шайба

16

5/8 Inch.

5

      3176218

Круглый штифт

16



6

3175255

Шестерня коленчатого вала

1



7

3628798

Шестерня коленчатого вала

1



8

206904

Key, Woodruff

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

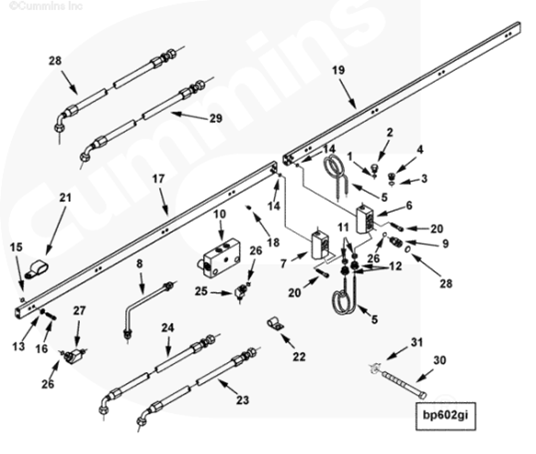

BP6739-07

Fuel Manifold



Fuel manifold for:



      3023217

Резьбовая пробка

4

7/16 - 20 UNF.

1

          3036666

Уплотнительное кольцо

4



2

          3630034

Резьбовая пробка

4





      3067424

Резьбовая пробка

4

1/2 - 20 UNF

3

          3037236

Уплотнительное кольцо

4



4

          3067347

Резьбовая пробка

4

1/2-20 Thd

5

      3176710

Трубопровод подачи топлива

2



6

      3628517

Connection, Fuel Block

2



7

      3628518

Connection, Fuel Block

2



8

      3628931

Трубопровод подачи топлива

4





      3630364

Connection, Fuel Block

2





          3634685

Муфта с наружной резьбой

2



28

              3037537

Уплотнительное кольцо

1



9

              3634687

Муфта с наружной резьбой

1



26

              3922794

Уплотнительное кольцо

1



10

          3630358

Connection, Fuel Block

2





      3633045

Connector, Tube

12



11

          3633046

Seal, Ferrule

12



12

          3633047

Nut, Tube

12



13

      127018

Плоская шайба

32

1/4 Inch.

14

      131026

Уплотнительное кольцо

8



15

      3001340

Уплотнительное кольцо

32



16

      3001811

Болт с 12-гранной головкой

32

1/4 - 20 X 1 Inch.



      3633216

Топливный коллектор

2



17

          3633212

Топливный коллектор

2



18

          3628610

Трубная пробка

8





      3633217

Топливный коллектор

2



19

          3633213

Топливный коллектор

2



18

          3628610

Трубная пробка

8



20

      3175074

Болт с торцевой головкой

8

1/4 - 20 X 1 1/4 Inch.

21

      3629516

Зажим

6



22

      3627412

Зажим

2



23

      3634389

Гибкий шланг

2







(Left Bank)





24

      3634395

Гибкий шланг

2







(Left Bank)







      3095292

Elbow, Male Adapter

4



25

          3628633

Elbow, Male Adapter

4



26

          3922794

Уплотнительное кольцо

4





      3630764

Tee, Male Union

2



27

          3630765

Tee, Plain Adapter

2



26

          3922794

Уплотнительное кольцо

2



28

      3634390

Гибкий шланг

1







(Right Bank)





29

      3634396

Гибкий шланг

1







(Right Bank)





30

      S 169 A

Болт с шестигранной головкой

4

3/8 - 16 X 4 1/2 Inch.

31

      108330

Плоская шайба

4

3/8 Inch.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



CI6004-01

Входной воздуховод компрессора



Air compressor air inlet

1

S 134

Болт с шестигранной головкой

2

5/16 - 18 X 2 Inch .

2

S 684

Плоская шайба

2

1/4 Inch.

3

103701

Connection, Compr Air In

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

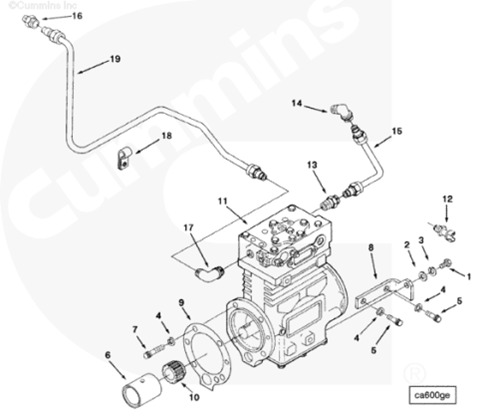

CP6014-03

Воздушный компрессор



Bendix Westinghouse model

1

S 112

Болт с шестигранной головкой

1

3/8 - 16 X 1 Inch.

2

3628902

Плоская шайба

1



3

S 604

Стопорная шайба

1

3/8 Inch.

4

S 610

Стопорная шайба

6

7/16 Inch.

5

103023

Болт с шестигранной головкой

2

7/16 - 14 X 1 Inch.

6

199358

Шлицевая муфта втулки

1



7

206402

Болт с 12-гранной головкой

4

7/16 - 14 X 1 1/2 Inch.

8

3630408

Brace, Air Compressor

1



9

3076226

Gasket, Air Compressor

1





3022314

Compressor, Air

1



10

      200398

Hub, Spline Coupling

1



11

      3069211

Compressor, Air

1



12

S 962 E

Draincock

1



13

204994

Elbow, Male Adapter

1



14

3176355

Elbow, Male Adapter

1



15

3627548

Tube, Cpr Water Inlet

1



16

S 1002 A

Штуцер с наружной резьбой

1



17

204995

Elobw, Male Adapter

1



18

3175058

Зажим

1



19

3627546

Tube, Cpr Water Outlet

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

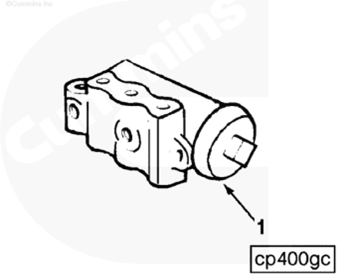

CP8005-03

Air Governor



Bendix Westinghouse air

1

181461

Governor, Air Compressor

1

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

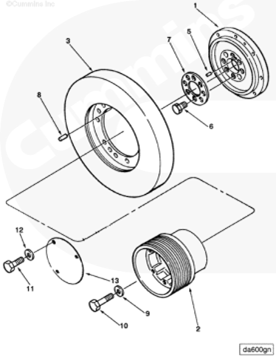

DA6083-02

Гаситель крутильных колебаний



Single standard viscosity

1

3069776

Adapter, Crankshaft

1



2

3626859

Шкив коленчатого вала

1



3

3628649

Гаситель крутильных колебаний

1

Yellow new improved 12 pad

5

3033629

Цилиндрический штифт

1



6

3036846

Болт с 12-гранной головкой

8

3/4 - 16 X 4 1/2 Inch.

7

3069781

Spacer, Crankshaft

1



8

131584

Цилиндрический штифт

1



9

3033626

Плоская шайба

8

1/2 Inch.

10

3034574

Болт с фланцем и шестигранной головкой

8

9/16 - 18 X 1 7/16 Inch.

11

S 169

Болт с шестигранной головкой

3

1/2 - 13 X 1 Inch.

12

S 608

Стопорная шайба

3

1/2 Inch.

13

3036115

Cover, Protective

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

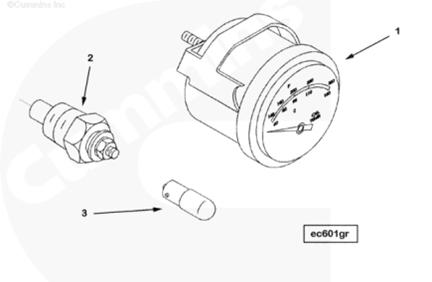

EC6070

Oil Temperature Gauge



Oil temperature gauge and

1

3015233

Gauge, Temperature

1



2

3015238

Transducer

1



3

3625504

Bulb, Light

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания



EC6072

Oil Pressure Gauge



Oil pressure guage and

1

3015232

Gauge, Pressure

1



2

3015237

Transducer

1



3

3625504

Bulb, Light

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

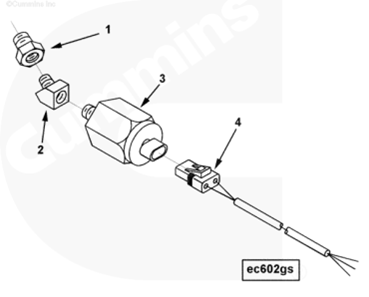

EC8274-01

Low Oil Pressure Switch



Low lube oil pressure switch.

1

S 955

Bushing, Reducing Pipe

1



2

206668

Elbow, Plain Street Pipe

1



3

3056344

Датчик давления

1



4

3056356

Жгут проводов

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

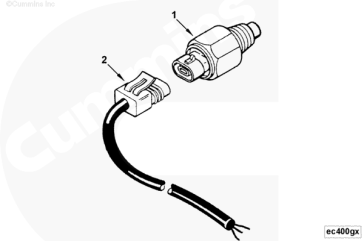

EC8289

Coolant Temperature Switch



High coolant temperature

1

3062866

Switch, Temperature

1



2

3056356

Жгут проводов

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания

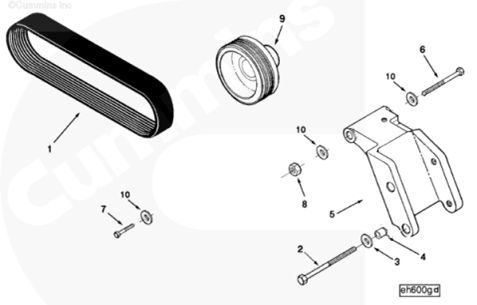

EE6017

Крепление генератора



Alternator mounting and drive

1

3039376

Клиновой профилированный ремень

1



2

S 167 B

Болт с шестигранной головкой

2

7/16 - 14 X 5 1/2 Inch.

3

203760

Плоская шайба

2

7/16 Inch.

4

207509

Втулка

2



5

3627999

Кронштейн генератора

1



6

158829

Болт с шестигранной головкой

1

1/2 - 20 X 6 1/2 Inch.

7

S 145

Болт с шестигранной головкой

1

1/2 - 13 X 1 1/4 Inch.

8

70897

Контргайка

1

1/2 - 20 UNF.

9

3179935

Шкив генератора

1



10

3067344

Плоская шайба

3

1/2 Inch.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

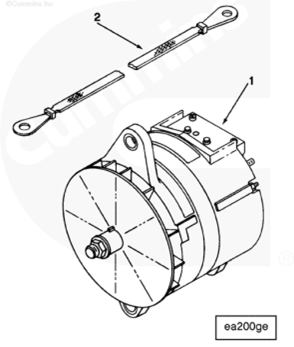

EE6051-02

Генератор



Генератор

1

3400698

Генератор

1



2

3202162

Провод заземления

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



EE6701

Adjusting Link



Alternator adjusting link for

1

3626801

Регулировочная тяга

1



2

203760

Плоская шайба

1

7/16 Inch.

3

206326

Болт с 12-гранной головкой

1

7/16- 14 X 1 1/4 Inch.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



EM6077

Переднюю опору двигателя



Trunnion type front support

1

AS 4023 SL

Гибкий шланг

1



2

S 622

Плоская шайба

3

3/8 Inch.

3

S 2268

Fitting, Grease

1



4

68138

Штуцер с наружной резьбой

1



5

68152 A

Зажим

3



6

3177812

Support, Front Engine

1



7

3629424

Bracket, Connection

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

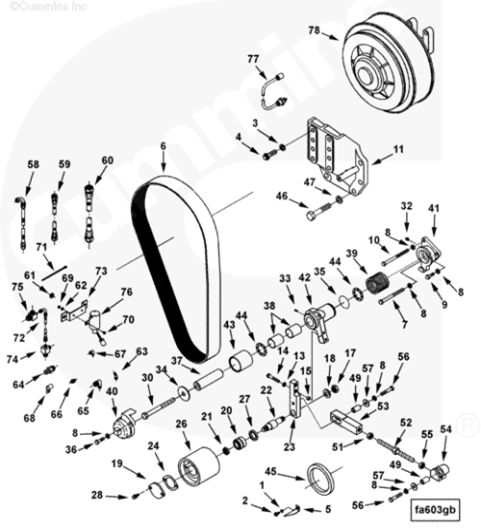

FA6058-03

Конструкция привода вентилятора



Fan drive arrangement with

1

S 605

Стопорная шайба

1

5/16 Inch.

2

206527

Болт с 12-гранной головкой

1

5/16 - 18 X 5/8 Inch.

3

S 603

Стопорная шайба

8

5/8 Inch.

4

153581

Болт с 12-гранной головкой

8

5/8 - 11 X 2 Inch.

5

206526

Pointer, Timing

1



6

3176459

Клиновой профилированный ремень

1



7

S 153

Болт с шестигранной головкой

1

7/16 - 14 X 5 Inch.

8

S 610

Стопорная шайба

5

7/16 Inch.

9

103009

Болт с шестигранной головкой

1

7/16 - 14 X 1 1/4 Inch.

10

3176465

Болт с шестигранной головкой

2

7/16 - 14 X 5 1/2 Inch.

11

3012281

Опора вентилятора

1





3042770

Fan Idler Assem

1



13

      S 604

Стопорная шайба

2

3/8 Inch.

14

      205375

Болт с 12-гранной головкой

2

3/8 - 16 X 2 1/4 Inch.

15

      3002993

Круглый штифт

2





      3042750

Промежуточный шкив

1



17

          S 249

Стандартная шестигранная контргайка

1

3/4 - 16 UNF.

18

          S 640

Плоская шайба

1

3/4 Inch.

19

          207603

Cover, Water Conn

1



20

          3003354

Bearing, Roller

1



21

          3004057

Контргайка

1

3/4 - 16 UNF.

22

          3009481

Промежуточный вал

1



23

          3009482

Bracket, Idler Pulley

1



24

          3014449

Фланцевая прокладка

1





          3028408

Промежуточный шкив

1



26

              3028409

Промежуточный шкив

1



27

              3065830

Сальник

1



28

          3021470

Болт с невыпадающей шайбой

2

5/16 - 18 X 3/4 Inch.



      3177130

Lever, Idler

1



30

          S 110 B

Болт с шестигранной головкой

1

5/8 - 18 X 6 1/2 Inch.

32

          S 2268

Fitting, Grease

1



33

          68171

Цилиндрический штифт

2



34

          127454

Плоская шайба

1

5/8 Inch.

35

          145581

Уплотнительное кольцо

1



36

          185804

Болт с шестигранной головкой

1

7/16 - 14 X 1 3/8 Inch.

37

          3009475

Shaft, Pivot

1



38

          3009477

Втулка

2



39

          3019416

Spring, Torsion

1



40

          3023499

Cap, Idler Lever

1



41

          3177125

Support, Pivot Shaft

1



42

          3177127

Lever, Idler

1



43

          3177128

Sleeve, Wear

1



44

          3177129

Упорный подшипник

2



45

3016792

Сальник

1



46

S 174

Болт с шестигранной головкой

6

3/4 - 10 X 4 Inch.

47

S 611

Стопорная шайба

6

3/4 Inch.

49

3027728

Крепление распорки

2





3031470

Rod, Control

1



51

      S 213 A

Стандартная шестигранная контргайка

1

5/8 - 18 UNF.

52

      3030990

Rod, Control

1



53

      3030991

End, Control Rod

1



54

      3030992

End, Control Rod

1



55

      3030993

Стандартная шестигранная контргайка

1

5/8 - 18 UNF.

56

3035697

Болт с шестигранной головкой

2

7/16 - 14 X 2 1/4 Inch.

57

3177045

Плоская шайба

4



58

AS 4020 SL

Гибкий шланг

1



59

AS 8038 SS

Гибкий шланг

1



60

AS 10014 SL

Гибкий шланг

1



61

S 602

Плоская шайба

2

3/8 Inch.

62

S 607

Стопорная шайба

2

#10.

63

S 1047 A

Elbow, Male Adapter

1



64

43764

Штуцер с наружной резьбой

1



65

43765

Elbow, Male Adapter

1



66

68138

Штуцер с наружной резьбой

2

1/8 NPTF x 7/16-20

67

68139

Elbow, Male Adapter

1

1/8 NPTF x 7/16-20 (90)

68

69911 A

Зажим

2



69

103266

Стандартная шестигранная гайка

2

#10 - 24 UNC.

70

110665

Screw, Pan Head Cap

2

#10 - 24 X 3/8 Inch.

71

3018920

Clamp, Wire Tie

3



72

3175309

Гибкий шланг

2



73

3626798

Bracket, Solenoid

1



74

3626872

Tee, Male Adapter

1



75

3626873

Tee, Male Adapter

1



76

3626874

Solenoid

1



77

3626875

Датчик температуры

1

Coolant.

78

3626879

Clutch, Fan

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

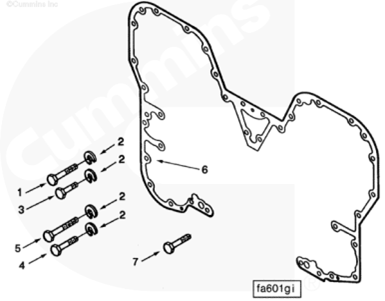

FA6703-01

Gear Cover Mounting



Gear cover mounting for use

1

S 127

Болт с шестигранной головкой

2

7/16 - 14 X 3 3/4 Inch.

2

S 610

Стопорная шайба

22

7/16 Inch.

3

102020

Болт с шестигранной головкой

7

7/16 - 14 X 2 1/4 Inch.

4

108767

Болт с шестигранной головкой

5

7/16 - 14 X 3 1/2 Inch.

5

110266

Болт с шестигранной головкой

6

7/16 - 14 X 4 Inch.

6

3177160

Gasket, Gear Cover

1



7

3069026

Болт с шестигранной головкой

2

7/16 - 14 X 3 1/2 Inch.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

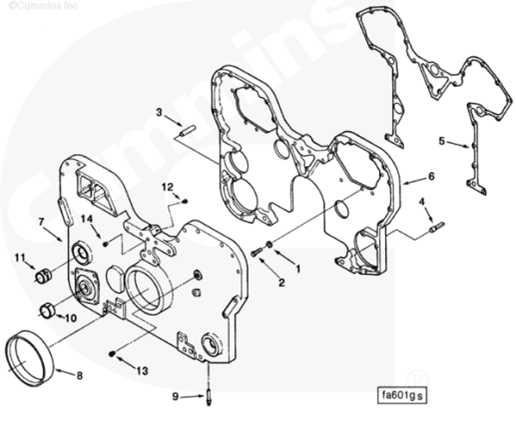

FA6719-01

Gear Cover Mounting



Front gear cover and gear

1

S 610

Стопорная шайба

15

7/16 Inch.

2

103009

Болт с шестигранной головкой

8

7/16 - 14 X 1 1/4 Inch.

3

138912

Установочный штифт

1



4

3176618

Dowel, Diamond

1



5

3178076

Gasket, Gear Housing

1



6

3176918

Картер распределительных шестерен

1





3069027

Cover, Gear

1



7

      3627026

Cover, Gear

1



8

      205683

Втулка

1



9

      3176649

Seal, Tamper Proof

6



10

      3177509

Втулка

1



11

      3177510

Втулка

2



12

3628605

Трубная пробка

2

1/4-18

13

3628606

Трубная пробка

1

1/2-14

14

3628609

Трубная пробка

1

3/8-18

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

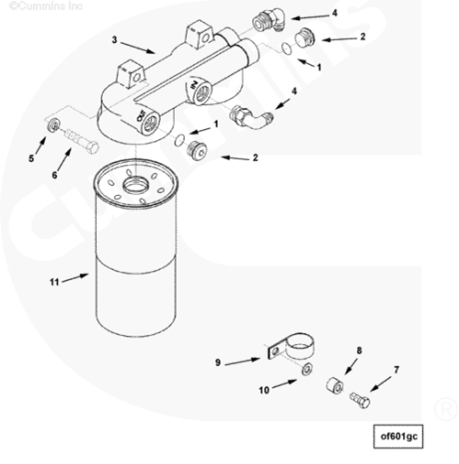

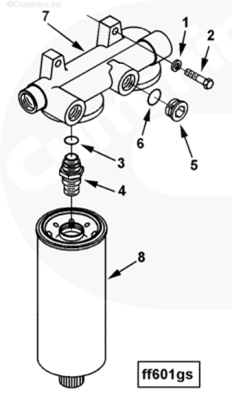

FF6063-01

Топливный фильтр



Dual element 10 micron fuel

1

S 610

Стопорная шайба

2

7/16 Inch.

2

106069

Болт с шестигранной головкой

2

7/16 - 14 X 2 Inch.



3032630

Головка топливного фильтра

1



3

      145507

Уплотнительное кольцо

2



4

      3010635

Переходник головки фильтра

2





      3201583

Резьбовая пробка

2

1 5/16 - 12 un.

5

          3040911

Резьбовая пробка

1



6

          3201585

Уплотнительное кольцо

1



7

      3630741

Головка топливного фильтра

1



8

3089916

Separator, Fuel Water

2

Buy from Cummins Filtration

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

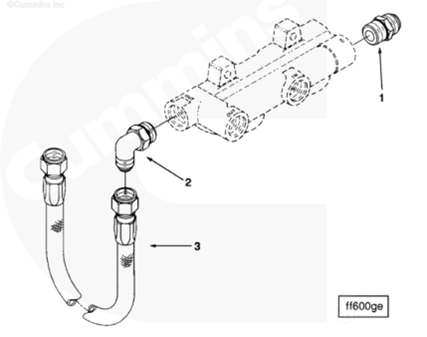

FF6736-02

Трубопровод топливного фильтра



Fuel filter plumbing for dual

1

3032627

Муфта с наружной резьбой

1





      3100524

Муфта с наружной резьбой

1





      3201585

Уплотнительное кольцо

1



2

3032628

Колено с наружной резьбой

1



3

3634522

Гибкий шланг

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

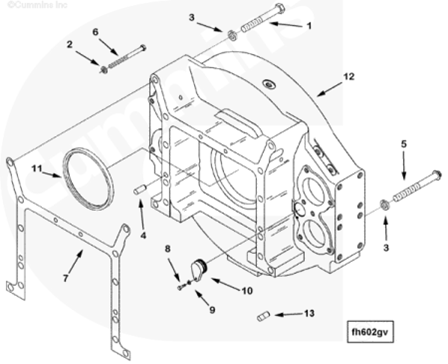

FH6031-03

Картер маховика



SAE size 0 flywheel housing

1

S 150 A

Болт с шестигранной головкой

10

3/4 - 10 X 6 Inch.

2

S 610

Стопорная шайба

2

7/16 Inch.

3

S 611

Стопорная шайба

12

3/4 Inch.

4

70662

Установочный штифт

1



5

205565

Болт с 12-гранной головкой

2

3/4 - 10 X 7 Inch.

6

3176465

Болт с шестигранной головкой

2

7/16 - 14 X 5 1/2 Inch.

7

3630874

Gasket, Flywheel Housing

1



8

S 167 A

Болт с шестигранной головкой

2

1/4 - 20 X 7/8 Inch.

9

S 600

Стопорная шайба

2

1/4 Inch.

10

3010410

Cover, Access Hole

2



11

3630681

Сальник

1



12

3628045

Картер маховика

1



13

3634269

Dowel, Diamond

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

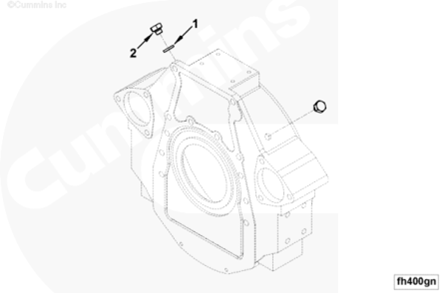

FH8711-02

Magnetic Pickup Location P



5/8-18 UNF and 3/4-16 UNF

1

8265

Плоская шайба

1

5/8 Inch.

2

163086

Резьбовая пробка

1





3046202

Резьбовая пробка

1

3/4 - 16 UNF

3

      3040810

Резьбовая пробка

1



4

      3046201

Уплотнительное кольцо

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

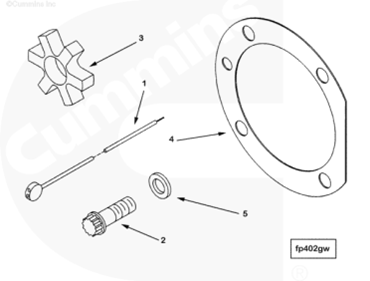

FP6184-01

Топливный насос





1

3003156

Seal, Wire

2



2

206326

Болт с 12-гранной головкой

4

7/16- 14 X 1 1/4 Inch.

3

3046200

Spider, Jaw Coupling

1



4

3069103

Gasket, Fuel Pump

1



5

3175027

Плоская шайба

4



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

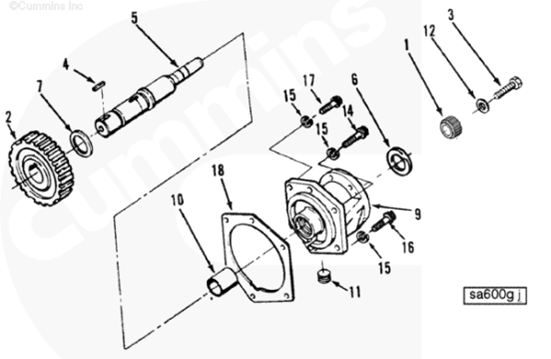

FP6723-01

Fuel Pump Support



Fuel pump support for









applications with compressor.



3010269

Support, Air Compressor

1

Recon equivalent 3010269 NX

1

      3000174

Hub, Spline Coupling

1



2

      207253

Gear, Accessory Drive

1



3

      3045137

Болт с шестигранной головкой

1

1/2 - 20 X 2 Inch.

4

      S 316

Key, Plain Woodruff

1



5

      3045229

Shaft, Accessory Drive

1



6

      3014103

Плоская шайба

1

1 1/32 Inch.



      3026556

Упорный подшипник

1



7

      3026557

Упорный подшипник

1



9

      AR11496

Support, And Bushing

1





          3177278

Support, Accessory Drive

1



10

              116391

Втулка

1





              3176649

Seal, Tamper Proof

1





              3177279

Support, Accessory Drive

1



11

          3008465

Трубная пробка

1

1/8 NPT.

12

      3045136

Плоская шайба

1

1/2 Inch.

14

S 162 A

Болт с шестигранной головкой

4

7/16 - 14 X 2 3/4 Inch.

15

S 610

Стопорная шайба

6

7/16 Inch.

17

103023

Болт с шестигранной головкой

2

7/16 - 14 X 1 Inch.

18

3046852

Gasket, Acc Drive Support

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания

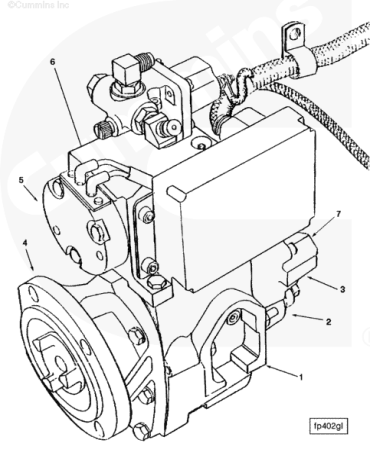

FP6819

Топливный насос



Fuel pump: PTG/AUTO/pacer



3080521

Топливный насос

1

Recon equivalent FCBG 51 RX

1

      3080504

Housing, Fuel Pump

1



2

      3021977

Cover, Spring

1



3

      3034245

Pump, Gear Fuel

1



4

      3051752

Cover, F P Front

1



5

      3074025

Module, EFC

1



6

      3077528

Assembly, AFC

1



7

AR12111

Damper, Fuel Pump & Mtg

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FP6819

Fuel Pump Cover

















3051752

Assy, Pump Front Cover

1



1

      212613

Hub, Jaw Coupling

1



2

      212668

Key, Square

1





      3028372

Assy, Main Drive

1



3

          S 16052

Подшипник качения

1



4

          212601

Shaft, Fuel Pump

1



5

          212604

Пружинное кольцо

1



6

          212605

Шестеренный топливный насос

1



7

          212639

Adapter, Spline

1



8

      3062676

Сальник

2



9

      163944

Втулка

1



10

      3075526

Cover, Fuel Pump

1



11

      3052860

Spacer

1



12

3069103

Gasket, Fuel Pump

1





3803615

Kit, Seal

1



13

      3075523

Сальник

1



14

146160

Плоская шайба

1

5/16 Inch.

15

3017051

Болт с невыпадающей шайбой

8

1/4 - 20 X 1 1/8 Inch.

16

118226

Болт с торцевой головкой

1

#10 - 24 X 1 1/4 Inch.

17

S 607

Стопорная шайба

1

#10.

18

103089

Плоская шайба

1

1/8 Inch.

19

3073766

Gasket, Fuel Pump





20

S 110

Болт с шестигранной головкой

1

5/16 - 18 X 5/8 Inch.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FS6013-02

Топливный блок



Standard fuel block with









integral check valves.

1

S 604

Стопорная шайба

2

3/8 Inch.

2

191772

Болт с 12-гранной головкой

2

3/8 - 16 X 1 1/4 Inch.

3

3818885

Уплотнительное кольцо

2





3629408

Connection, Fuel Block

1



4

      3631805

Трубная пробка

2



5

      650826

Plunger, Fuel Control

2



6

      650829

Нажимная пружина

1



7

      651045

Уплотняющая шайба

2

15/32 Inch.

8

      3046943

Уплотнительное кольцо

2



9

      3277045

Нажимная пружина

1



10

      3629409

Connection, Fuel Block

1



11

      3629410

Retainer, Spring

1



12

      3629411

Seat, Prs Regulator Valve

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FS6019-01

Auxiliary Fuel Hoses



Auxiliary fuel hoses (supply

1

3627802

Муфта с наружной резьбой

1



2

3627803

Муфта с наружной резьбой

1



3

3628160

Гибкий шланг

1



4

3628524

Гибкий шланг

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FT60104-04

Топливопровод



Fuel tubing for centry and

1

3627786

Connection, Adapter

1



2

AK 4009 SS

Гибкий шланг

1



3

68139

Elbow, Male Adapter

1

1/8 NPTF x 7/16-20 (90)

4

AK 4044 SS

Гибкий шланг

1



5

S 1047 A

Elbow, Male Adapter

2



6

3175716

Elbow, Male Adapter

1



7

S 120

Болт с шестигранной головкой

2

3/8 - 16 X 1 3/4 Inch.

8

S 604

Стопорная шайба

2

3/8 Inch.

9

3175797

Connection, Fuel Block

1



10

3252438

Connector, Tube

1



11

3252444

Elbow, Tube Connector

1



12

S 955

Bushing, Reducing Pipe

1



13

112105

Elbow, Male Adapter

1



14

108722

Зажим

2



15

3626948

Tube, Air

1





3628522

Муфта с наружной резьбой

1



16

      3627695

Уплотнительное кольцо

1



17

      3627698

Муфта с наружной резьбой

1



18

3628604

Трубная пробка

1

1/8 NPT

19

3634503

Гибкий шланг

1



20

3634508

Гибкий шланг

1





3631690

Колено с наружной резьбой

1



21

      3631691

Колено с наружной резьбой

1





      3037236

Уплотнительное кольцо

1





      3627695

Уплотнительное кольцо

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

Топливный клапан - соленоид

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FV6020-02

Топливный клапан



Fuel shutoff valve



3096857

Valve, Shutoff

1





      3067424

Резьбовая пробка

1

1/2 - 20 UNF.

6

          3037236

Уплотнительное кольцо

1



7

          3067347

Резьбовая пробка

1

1/2-20 Thd



      3096856

Valve, Fuel Shutoff

1



8

          129768

Пружина клапана

1



9

          129839

Shield, Shutoff Valve

1



10

          129888

Уплотнительное кольцо прямоугольного сечения

2



11

          196057

Disc, Valve

1



12

          3034451

Корпус привода

1



13

          3034452

Disc, Actuator

1



14

          3054609

Solenoid

1



15

          3065944

Болт с невыпадающей шайбой

4

#10 - 24 X 1 Inch.



          3073890

Body, Fuel Shutoff Valve

1



16

              129838

Knob

1



17

              3013036

Shaft, Shutoff Valve

1



18

              3073891

Body, Shutoff Valve

1



19

              3279794

Уплотнительное кольцо

1















4024809

Kit, Fuel Solenoid

1





      129888

Уплотнительное кольцо прямоугольного сечения

1





      3054609

Solenoid

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FV6705-01

Топливный клапан



Fuel shutoff valve

1

S 189 C

Болт с торцевой головкой

2

1/4 - 20 X 1 3/4 Inch.

2

67684

Плоская шайба

2

1/4 Inch.

3

154087

Уплотнительное кольцо прямоугольного сечения

1



4

181466

Стопорная шайба

2

1/4 Inch.



3098594

Топливный фильтр

1



5

      70700

Нажимная пружина

1



6

      3014575

Cap, Fuel Pump Filter

1



7

      3021123

Уплотнительное кольцо

1



8

      3090769

Сетчатый фильтр

1



9

      3098593

Housing, Filter

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



FW6010-02

Flexplate



Flexplate drive assembly for

1

131584

Цилиндрический штифт

1



2

205059

Плоская шайба

12

3/4 Inch.

3

3023536

Болт с шестигранной головкой

12

3/4 - 16 X 3 3/4 Inch.

4

3629373

Flexplate

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



HD6011-01

Front Hydraulic Pump



Required when fuel

1

206406

Flange

1



2

S 145

Болт с шестигранной головкой

4

1/2 - 13 X 1 1/4 Inch.

3

206407

Gasket, Hand Hole

1



4

111445

Lockwasher

4



5

127571

Плоская шайба

4

1/2 Inch.

6

206158

Cover, Hyd Pump Flange

1



7

S 162 A

Болт с шестигранной головкой

2

7/16 - 14 X 2 3/4 Inch.

8

103023

Болт с шестигранной головкой

1

7/16 - 14 X 1 Inch.

9

135783

Стопорная шайба

3

7/16 Inch.

10

145600

Уплотнительное кольцо

1



11

3818885

Уплотнительное кольцо

1



12

3175027

Плоская шайба

3



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



IM6019-03

Air Intake Manifold And Co



Air intake manifolds for use

1

S 130 A

Болт с шестигранной головкой

32

3/8 - 16 X 5 1/4 Inch.

2

S 141 C

Болт с шестигранной головкой

32

3/8 - 16 X 6 3/4 Inch.

3

S 604

Стопорная шайба

64

3/8 Inch.

4

206277

Прокладка впускного коллектора

16



5

3014304

Уплотнительное кольцо прямоугольного сечения

32



6

3628902

Плоская шайба

64



7

3026423

Gasket, Aftercooler Cover

4



8

3065723

Болт с невыпадающей шайбой

8

3/8 - 16 X 1 3/4 Inch.

9

3633974

Clamp, T Bolt

4

3.69-3.94 Inch

10

3628635

Плоский шланг

2



11

3053201

Cover, Aftercooler

2



12

186917

Ленточный хомут

2



13

3047665

Соединение с прокладкой

2



14

3633975

Clamp, T Bolt

4

4 3/4 Inch

15

3065723

Болт с невыпадающей шайбой

84

3/8 - 16 X 1 3/4 Inch.

16

3067371

Плоский шланг

2



17

3177661

Connection, Air Crossover

1



18

3177662

Connection, Air Crossover

1





3630017

Connection, Air Crossover

2





      3037536

Резьбовая пробка

2

9/16 - 18 UNF

19

          3037537

Уплотнительное кольцо

2



20

          3040813

Резьбовая пробка

2

9/16 - 18 UNF

21

      67184 B

Футорка с резьбой

2



22

      3629545

Connection, Air Crossover

2



23

3626999

Cover, Aftercooler

2





3630507

Патрубок впускного коллектора

2



24

      3630243

Патрубок впускного коллектора

2





      3037536

Резьбовая пробка

4

9/16 - 18 UNF

19

          3037537

Уплотнительное кольцо

4



20

          3040813

Резьбовая пробка

4

9/16 - 18 UNF



3630508

Патрубок впускного коллектора

2



25

      3630244

Патрубок впускного коллектора

2





      3037536

Резьбовая пробка

4

9/16 - 18 UNF

19

          3037537

Уплотнительное кольцо

4



20

          3040813

Резьбовая пробка

4

9/16 - 18 UNF

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



IM6719-01

Крепление впускного коллектора



Mounting hardware for remote

1

S 170 A

Болт с шестигранной головкой

2

3/8 - 16 X 6 Inch.

2

S 604

Стопорная шайба

2

3/8 Inch.

3

3628902

Плоская шайба

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



LF6026-02

Масляный фильтр



Five element lube oil filter

1

127362

Плоская шайба

12

3/8 Inch.

2

191772

Болт с 12-гранной головкой

12

3/8 - 16 X 1 1/4 Inch.

3

3629387

Прокладка головки фильтра

1



4

3177108

Прокладка головки фильтра

1



5

205659

Нажимная пружина

2



6

3021618

Plunger, Prs Regulator

1



7

3028552

Body, Bypass Valve

1



8

S 103 D

Болт с шестигранной головкой

6

3/8 - 16 X 1 1/4 Inch.

9

S 604

Стопорная шайба

6

3/8 Inch.

10

S 910 B

Трубная пробка

1

1/4 NPT.

11

3628604

Трубная пробка

1

1/8 NPT

12

3628605

Трубная пробка

8

1/4-18

13

3629141

Прокладка крышки масляного фильтра

1



14

3177433

Защитная крышка

1



15

3629541

Head, Lub Oil Filter

1



16

3627309

Переходник головки фильтра

5



17

3627927

Plunger, Prs Regulator

1





3040818

Резьбовая пробка

1

1 3/16 - 12 un.

18

      3040819

Резьбовая пробка

1



19

      3035228

Уплотнительное кольцо

1



20

3310169

Элемент масляного фильтра

5



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



LF6704-02

Патрубок перекачки масла



Oil transfer connection for









use with factory mounted lube









oil by-pass filter.

1

S 604

Стопорная шайба

12

3/8 Inch.

2

191772

Болт с 12-гранной головкой

12

3/8 - 16 X 1 1/4 Inch.



3046202

Резьбовая пробка

4

3/4 - 16 UNF

3

      3040810

Резьбовая пробка

1



4

      3046201

Уплотнительное кольцо

1



5

3627938

Прокладка крышки

2



6

3629146

Патрубок перекачки масла

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



LG6003-01

Масломерный щуп



Масломерный щуп:

1

131026

Уплотнительное кольцо

1



2

3030207

Фиксатор масломерного щупа

1



3

3201793

Масломерный щуп

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



OB6092-02

Filler And Breather Dipsti



Oil gauge tube, dipstick, oil

1

3064321

Болт с невыпадающей шайбой

8

3/8 - 16 X 7/8 Inch.

2

3014766

Болт с невыпадающей шайбой

84

3/8 - 16 X 1 3/64 Inch.

3

3175856

Gasket, Hand Hole

8



4

3629112

Крышка заливной горловины

1



5

3176607

Сапун картера двигателя

2



6

3177039

Трубка сапуна

2



7

3178812

Cover, Hand Hole

2



8

S 109

Болт с шестигранной головкой

3

3/8 - 16 X 7/8 Inch.

9

3201128

Стандартная шестигранная гайка

2

3/8 - 16 UNC.

10

3628902

Плоская шайба

2



11

S 604

Стопорная шайба

2

3/8 Inch.

12

43828 A

Хомут шланга

2

11 16 - 1 1/2 Inch.

13

68189

Зажим

2



14

114307

Кронштейн трубки

2



15

3031367

Плоский шланг

2



16

3628229

Cover, Hand Hole

5



17

43828 C

Хомут шланга

8

1 9/16 - 2 1/2 Inch.

18

3177530

Плоский шланг

4



19

3178785

Cover, Hand Hole

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



OB6701-01

Заглушки отверстий под установку смотрового стекла



Plugs for the sight glass

1

3000204

Washer, Copper

4



2

S 181 C

Болт с шестигранной головкой

4

1/2 - 20 X 3/4 Inch.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



OF6005-04

Перепускной масляный фильтр



Dual element by-pass lube oil

1

43696 A

Уплотнительное кольцо

2



2

139473

Пробка с уплотнительным кольцом

2

7/8 - 14 UNF.

3

3033405

Head, Lub Oil Filter

1



4

3177198

Колено с наружной резьбой

2



5

S 610

Стопорная шайба

2

7/16 Inch.

6

106069

Болт с шестигранной головкой

2

7/16 - 14 X 2 Inch.

7

3065723

Болт с невыпадающей шайбой

1

3/8 - 16 X 1 3/4 Inch.

8

3200162

Spacer

1



9

3627412

Зажим

1



10

3628902

Плоская шайба

1



11

3889311

Element, Oil Bypass Filter

2

No service kit.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



OF6739-02

Bypass Oil Filter Hoses R



By-pass filter hose for use









KT/KTA/KTTA50.

1

3634304

Гибкий шланг

1



2

3634308

Гибкий шланг

1



3

3627412

Зажим

3



4

3629496

Elbow, Male Adapter

1





3063674

Колено с наружной резьбой

1



5

      3063674

Колено с наружной резьбой

1



6

      3046201

Уплотнительное кольцо

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания



OP6029-03

Поддон картера



Oil pan adapter with two









For use with KTA50.

1

106069

Болт с шестигранной головкой

46

7/16 - 14 X 2 Inch.

2

108767

Болт с шестигранной головкой

28

7/16 - 14 X 3 1/2 Inch.

3

3000082

Плоская шайба

74

15/32 Inch.

4

3043213

Gasket, Oil Pan

1



5

S 140

Болт с шестигранной головкой

80

7/16 - 14 X 1 3/4 Inch.

6

3043211

Gasket, Oil Pan

2



7

67946

Плоская шайба

2

1 1/32 Inch.

8

3032629

Резьбовая пробка

2

1 5/16 - 12 UNF.

9

3043214

Gasket, Oil Pan

1



10

3055069

Резьбовая пробка

3

1 - 18 UNS.

11

3628606

Трубная пробка

3

1/2-14

12

3628608

Трубная пробка

3





3037536

Резьбовая пробка

2

9/16 - 18 UNF

13

      3037537

Уплотнительное кольцо

2



14

      3040813

Резьбовая пробка

2





3028696

Cover, Oil Pan

1



16

      200845

Футорка с резьбой

2



17

      3028696

Cover, Oil Pan

2



18

3628609

Трубная пробка

1

3/8-18

19

3629539

Adapter, Oil Pan

1



20

3088853

Поддон картера двигателя

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



OP6713-02

Lube Oil PP Tubing



Lube oil pump tubing required

1

S 112

Болт с шестигранной головкой

12

3/8 - 16 X 1 Inch.

2

S 121 B

Болт с шестигранной головкой

2

7/16 - 14 X 2 1/2 Inch.

3

103023

Болт с шестигранной головкой

5

7/16 - 14 X 1 Inch.

4

109319

Стопорная пластина

2



5

151355

Стопорная пластина

8



6

3000632

Соединение с прокладкой

1



7

3026392

Уплотнительное кольцо прямоугольного сечения

2





3031385

Редукционный клапан

1



8

      107695

Цилиндрический штифт

2



9

      127316

Плоская шайба

1

5/8 Inch.

10

      3001719

Pin, Straight

1



11

      3026925

Патрубок перекачки масла

1



12

      3026926

Нажимная пружина

1



13

      3026927

Plunger, Prs Regulator

1



14

3035001

Tube, Lub Oil Transfer

1



15

3177511

Tube, Lub Oil Suction

1



16

S 109

Болт с шестигранной головкой

4

3/8 - 16 X 7/8 Inch.

17

S 172 B

Болт с шестигранной головкой

1

3/8 - 16 X 1 1/8 Inch.

18

S 217

Прочная шестигранная гайка

2

7/16 - 14 UNC.

19

S 602

Плоская шайба

10

3/8 Inch.

20

S 604

Стопорная шайба

4

3/8 Inch.

21

S 610

Стопорная шайба

2

7/16 Inch.

22

S 622

Плоская шайба

2

3/8 Inch.

23

3031544

Уплотнительное кольцо прямоугольного сечения

1



24

3031989

Трубный хомут

2



25

3031998

Bracket, Oil Tube

1



26

3201128

Стандартная шестигранная гайка

6

3/8 - 16 UNC.

27

3177513

Bracket, Oil Tube

1



28

3628402

Bracket, Oil Tube

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PH6002-03

Модуль управления двигателем



Engine control module

1

69771

Болт с торцевой головкой

2

1/4 - 20 X 5/8 Inch.

2

127018

Плоская шайба

1

1/4 Inch.

3

3001811

Болт с 12-гранной головкой

1

1/4 - 20 X 1 Inch.

4

3079604

Sensor, Speed

1

Flywheel.



3080416

Датчик давления

1

fuel.

5

      3037537

Уплотнительное кольцо

1



6

      3083727

Датчик давления

1

Fuel.

7

3654718

Электронный модуль управления

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

охладитель впускного воздуха

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

Теплообменник охладителя наддувочного воздуха





1

3626715

Core, Aftercooler

4



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-02

Трубопровод охладителя наддувочного воздуха





1

S 109

Болт с шестигранной головкой

4

3/8 - 16 X 7/8 Inch.

2

S 117

Болт с шестигранной головкой

4

3/8 - 16 X 3/4 Inch.

3

S 602

Плоская шайба

4

3/8 Inch.

4

S 604

Стопорная шайба

8

3/8 Inch.

5

3254316

Хомут шланга

16

9/16 - 1 3/8 Inch.

6

107460

Зажим

7



7

215921

Плоский шланг муфты

2



8

3008469

Трубная пробка

2

3/4 NPT.

9

3177314

Tube, Water Transfer

1



10

3177315

Tube, Water Transfer

1



11

3177316

Tube, Water Transfer

1



12

3177731

Tube, Water Transfer

1



13

3177732

Tube, Water Transfer

1



14

3178044

Tube, Water Transfer

1



15

3178462

Bracket, Water Tube

4



16

3178499

Зажим

1



17

3178545

Tube, Water Transfer

1



18

3178548

Tube, Water Transfer

1



19

3178549

Tube, Water Transfer

1



20

3178550

Tube, Water Transfer

1



21

3179822

Connector, Tube

2



22

3201128

Стандартная шестигранная гайка

4

3/8 - 16 UNC.

23

3818267

Плоский шланг

8



24

S 119

Болт с шестигранной головкой

16

5/16 - 18 X 1 1/4 Inch.

25

S 605

Стопорная шайба

16

5/16 Inch.

26

S 626

Плоская шайба

16

5/16 Inch.

27

3014766

Болт с невыпадающей шайбой

32

3/8 - 16 X 1 3/64 Inch.

28

3026426

Фланцевая прокладка

8



29

3033915

Уплотнительное кольцо

16



30

3177300

Connection, Adapter

8



31

3633179

Nut, Tube

8



32

3348860

Seal, Ferrule

8



33

3178290

Перекачивающий водяной патрубок

8



34

3627449

Уплотнительное кольцо прямоугольного сечения

8



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

Рисунок распределительного вала и шестерней

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

Распределительный вал и шестерня









$CAMSHAFT And GEAR RB















1

3066899

Распределительный вал

1



2

S 302

Key, Plain Woodruff





3

206747

Шестерня распределительного вала

1



4

3007971

Bearing, Camshaft Thrust

1



5

S 112

Болт с шестигранной головкой

2

3/8 - 16 X 1 Inch.

6

68908

Стопорная пластина

2







$CAMSHAFT And GEAR LB















7

3066898

Распределительный вал

1



8

S 302

Key, Offset Woodruff





9

4953321

Шестерня распределительного вала

1



10

3007971

Bearing, Camshaft Thrust

1



11

S 112

Болт с шестигранной головкой

2

3/8 - 16 X 1 Inch.

12

68908

Стопорная пластина

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-05

Поршни и шатуны



Performance parts for KTA50-C

1

3632225

Шатун двигателя

16

Recon equivalent 3632225 RX



      3632169

Шатун двигателя

1



2

      3013266

Болт крышки шатунов

2



3

      3043909

Втулка

1



4

      69558

Установочный штифт

4



5

      205126

Плоская шайба

2

5/8 Inch.

6

      3047390

Шатунный подшипник

2

Стандартный

6

3047391

Шатунный подшипник

A/R

.010 Inch Undersize

6

3047392

Шатунный подшипник

A/R

.020 Inch Undersize

6

3047393

Шатунный подшипник

A/R

.030 Inch Undersize

6

3047394

Шатунный подшипник

A/R

.040 Inch Undersize



3631246

Kit, Piston Engine

16



7

      205200

Поршневой палец

1



8

      3096680

Поршень двигателя

1



9

      205269

Пружинное кольцо

2





3804571

Установочное поршневое кольцо

16



10

      3070589

Компрессионное поршневое кольцо

1



11

      3090460

Компрессионное поршневое кольцо

1



12

      3090450

Маслосъемное поршневое кольцо

1

Serviced as mult kits.

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

Головка блока cummins

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

Головка блока цилиндров





1

3086362

Клапан с крейцкопфом

36



2

205059

Плоская шайба

96

3/4 Inch.

3

3032633

Болт с 12-гранной головкой

96

3/4 - 16 X 8 Inch.

4

3166289

Прокладка головки блока цилиндров

16



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-02

Форсунка







3076132

Форсунка

16



1

      167157

Ball, Check

1



2

      173086

Прокладка форсунки

1



3

      174299

Retainer, Screen

1



4

      3042430

Retainer, Injector Cup

1



5

      193736

Уплотнительное кольцо

3



6

      203426

Цилиндрический штифт

2



7

      3008706

Сетчатый фильтр

1



9

      3042428

Spring, Injector

1



10

      3042713

Cup, Injector

1



11

      3042425

Adapter, Injector

1



12

      3279821

Screw, Injector Stop

1



13

      3052218

Retainer, Injector Spring

1



14

      3042427

Spring, Injector

1



15

      3045047

Plug, Injector Orifice

1





      3076125

Barrel & Plunger

1



16

          3053502

Barrel, Injector

1



17

          3076124

Plunger, Injector

1



18

      3075381

Tappet, Hyd Var Timing

1

Recon equivalent 3075381 RX

19

      3068859

Cap, Tappet Top Stop

1



20

      3279850

Nut, Tappet Top Stop Lock

1



21

      3068860

Контргайка

1

1 5/16 - 18 UNF.

22

      3279819

Link, Injector Plunger

1



25

      3411695

Зажим форсунки

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-01

Tappet







3075381

Tappet, Hyd Var Timing

16

Recon equivalent 3075381 RX

1

      3027988

Пружинное кольцо

1



2

      3076033

Guide, Ball

1



3

      3027994

Нажимная пружина

1



4

      3054852

Нажимная пружина

1



5

      3027996

Ball, Check

1



6

      3085345

Socket, Tappet

1



7

      3085344

Guide, Ball

1



8

      4077027

Spring, Injector

1



9

      3062119

Ball, Check

1



10

      3052231

Retainer, Injector Link

1



11

      3053772

Plunger, Tappet

1



12

      3075386

Sleeve, Tappet

1



13

3052233

Link, Injector Plunger

1















3804700

Kit, STC Tappet Repair

1



1

      3027988

Пружинное кольцо

1



2

      3076033

Guide, Ball

1



3

      3027994

Нажимная пружина

1



4

      3054852

Нажимная пружина

1



5

      3027996

Ball, Check

1



6

      3085345

Socket, Tappet

1



7

      3085344

Guide, Ball

1



8

      4077027

Spring, Injector

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

LB Oil Control Connection







3631375

Conn, LB Oil Control

1



1

      3037662

Колено с наружной резьбой

3



2

      3175318

Гибкий шланг

1



3

      69465

Зажим

2



4

      69911 A

Зажим

2





      3630734

Tee, Male Union

1



5

          3627695

Уплотнительное кольцо

2



6

          3630735

Tee, Male Union

1



7

          3630740

Уплотнительное кольцо

1





      3630736

Колено с наружной резьбой

1



8

          3046201

Уплотнительное кольцо

1



9

          3630737

Колено с наружной резьбой

1



7

          3630740

Уплотнительное кольцо

1



10

      3630865

Гибкий шланг

1



11

      3632028

Гибкий шланг

2



12

      AS 4046 SL

Гибкий шланг

1



13

      68138

Штуцер с наружной резьбой

2



14

      3018920

Clamp, Wire Tie

2



15

      3178520

Зажим

2



16

      3628889

Гибкий шланг

1



17

      178079

Обратный клапан

1





      3095291

Штуцер с наружной резьбой

1



8

          3046201

Уплотнительное кольцо

1



18

          3063019

Штуцер с наружной резьбой

1





      3630732

Муфта с наружной резьбой

1



19

          3630733

Муфта с наружной резьбой

1



7

          3630740

Уплотнительное кольцо

1





      3630806

Колено с наружной резьбой

1



7

          3630740

Уплотнительное кольцо

1



20

          3630828

Elbow, Male Adapter





21

      3630867

Гибкий шланг

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

Маслораспределительный клапан







3060609

Valve, Oil Control

2



1

      S 2286

Крепежный винт

2



2

      S 16240

Пружинное кольцо

1



3

      105375

Паспортная табличка

1



4

      3034408

Уплотнительное кольцо

1



5

      3038743

Обратный клапан

1





      3040814

Резьбовая пробка

1

7/16 - 20 UNF

6

          3036665

Резьбовая пробка

1



7

          3036666

Уплотнительное кольцо

1



8

      3042542

Уплотнительное кольцо

2



9

      3044993

Plug, Injector Orifice

1



10

      3045986

Уплотнительное кольцо

1



11

      3049041

Retainer, Spring

1



12

      3051069

Нажимная пружина

1



13

      3054411

Spring, Leaf

1





      3060605

Barrel & Plunger

1



14

          3053667

Plunger, Oil Control Valve

1



15

          3060604

Barrel, Oil Control Valve

1



16

      3060606

Body, Oil Control Valve

1



17

      3066914

Уплотнительное кольцо

1



18

      3069015

Контргайка

1

1/4 - 28 UNF.

19

      3069989

Cover, Oil Control Valve

1



20

      3070108

Gasket, Control Valve Body

1



21

      4009927

Cover, Diaphragm

1



22

      3070186

Плоская шайба

1

1/4 Inch.

23

      3073998

Disc, Valve

1





      3417076

Резьбовая пробка

1



24

          3034412

Уплотнительное кольцо

1



25

          3417103

Резьбовая пробка

1



26

      3417077

Болт с торцевой головкой

4



28

      3417096

Screw, Socket Set

1



29

      3417098

Болт с торцевой головкой

4



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-04

Oil Control Valve Mounting





1

S 604

Стопорная шайба

4

3/8 Inch.

2

S 605

Стопорная шайба

6

5/16 Inch.

3

S 626

Плоская шайба

6

5/16 Inch.

4

63842

Плоская шайба

4

3/8 Inch.

5

S 137

Болт с шестигранной головкой

4

3/8 - 16 X 2 Inch.

6

S 164

Болт с шестигранной головкой

6

5/16 - 24 X 3 Inch.

7

3634172

Bracket, Valve

2

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

RB Oil Control Connection







3631379

Conn,RB Oil Control

1



1

      3037662

Колено с наружной резьбой

3



2

      3175318

Гибкий шланг

1



3

      178079

Обратный клапан

1





      3095291

Штуцер с наружной резьбой

1



4

          3046201

Уплотнительное кольцо

1



5

          3063019

Штуцер с наружной резьбой

1





      3630730

Муфта с наружной резьбой

1



6

          3630731

Муфта с наружной резьбой

1



7

          3630740

Уплотнительное кольцо

1



8

      3630864

Гибкий шланг

1





      3630877

Муфта с наружной резьбой

1



7

          3630740

Уплотнительное кольцо

1



9

          3630878

Муфта с наружной резьбой

1



10

      69465

Зажим

2



11

      69911 A

Зажим

2





      3630734

Tee, Male Union

1



12

          3627695

Уплотнительное кольцо

2



13

          3630735

Tee, Male Union

1



7

          3630740

Уплотнительное кольцо

1





      3630736

Колено с наружной резьбой

1



4

          3046201

Уплотнительное кольцо

1



14

          3630737

Колено с наружной резьбой

1



7

          3630740

Уплотнительное кольцо

1



15

      3630866

Гибкий шланг

2



16

      3631295

Гибкий шланг

1



17

      AK 4040 SS

Гибкий шланг

2



18

      68139

Elbow, Male Adapter

1



19

      3018920

Clamp, Wire Tie

1



20

      3178520

Зажим

3



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-03

Rocker Lever Housing





1

205129

Круглый штифт

16



2

3629538

Housing, Rocker Lever

1



3

3628607

Трубная пробка

2

3/4-14

4

3202199

Housing, Rocker Lever

1



5

3177713

Housing, Rocker Lever

14



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315-02

STC Oil Manifold





1

3023217

Резьбовая пробка

8

7/16 - 20 UNF.

2

3084623

Manifold, Oil

2



3

127018

Плоская шайба

16

1/4 Inch.

4

3084539

Уплотнительное кольцо

16



5

3001811

Болт с 12-гранной головкой

16

1/4 - 20 X 1 Inch.

6

3084624

Manifold, Oil

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

Рисунок турбокомпрессора Cummins

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

Турбонагнетатель







3803338

Турбонагнетатель

2

Recon equivalent 3803338 RX

1

      201048

Соединение с прокладкой

1



2

      201049

Соединение с прокладкой

1



3

      3177942

Прокладка турбонагнетателя

1



4

      3023066

Уплотнительное кольцо

2



5

      3088371

Пылезащитное уплотнение

1





      3594104

Турбонагнетатель

1



6

          3525220

Корпус компрессора

1



7

          3528109

Ленточный хомут

1



8

          3519535

Контргайка

1

M11 X 1.00.

9

          3523420

Рабочее колесо компрессора турбонагнетателя

1



10

          3525073

Комплект болтов с шестигранной головкой

4

M8 x 1.25 x 25

11

          3504967

Плоская шайба

4



12

          3524421

Диффузор турбонагнетателя

1



13

          3502449

Уплотнительное кольцо прямоугольного сечения

1



14

          3521442

Уплотнительное кольцо с зазором

1



15

          3523980

Маслоотражательная шайба

1



16

          3524419

Маслоотражатель

1



17

          3524418

Регулировочная прокладка

1



18

          3536914

Упорный подшипник турбонагнетателя

1



19

          3591522

Упорное кольцо

1



20

          3519641

Пружинное кольцо

4



21

          3519627

Подшипник турбонагнетателя

1



22

          3594555

Корпус подшипника турбонагнетателя

1



23

          3536588

Теплозащитный экран турбонагнетателя

1



24

          3521225

Комплект болтов с шестигранной головкой

8

M8 X 1.25 X 16.

25

          3523412

Уплотнительное кольцо с зазором

1



26

          3521034

Вал и колесо

1



27

          3534168

Корпус турбины

1



28

          3529372

Стандартная шестигранная гайка

1

1/4 - 28 UNF.

29

          3522904

Стопорная пластина

4



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP2315

Water Header Cover





1

3629066

Cover, Water Header

4



2

3010595

Болт с невыпадающей шайбой

56

3/8 - 16 X 1 Inch.

3

3009324

Gasket, Water Header Cover

4



5

3629065

Cover, Water Header

1



6

3010595

Болт с невыпадающей шайбой

12

3/8 - 16 X 1 Inch.

7

3009323

Gasket, Water Header Cover

1



№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP6706-02

Головка блока цилиндров







3811985

Головка блока цилиндров

16



2

      205094

Тарелка пружины клапана

4





      3803518

Впускной клапан

2



1

          205091

Сухарь клапана

4



3

          3052820

Впускной клапан

2





      3803528

Выпускной клапан

2



1

          205091

Сухарь клапана

4



4

          3088389

Выпускной клапан

2



5

      3633840

Пружина клапана

4



6

      3081081

Rotator, Valve

4



7

      68445

Pin, Groove

2



8

      3086192

Седло клапана

2



9

      205401

Расширительная пробка

8



10

      206224

Расширительная пробка

2



11

      67622

Трубная пробка

1

3/8 NPT.

12

      S 915 A

Трубная пробка

1

1/2 NPT.

13

      3081064

Головка блока цилиндров

1



14

      203933

Расширительная пробка

1



15

      3086193

Седло клапана

2



16

      3202210

Guide, Valve Stem

4



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PP6756

Fitting, STC Oil Supply







3630877

Муфта с наружной резьбой

1



1

      3630740

Уплотнительное кольцо

1



2

      3630878

Штуцер с наружной резьбой

1





3634699

Муфта с наружной резьбой

1



3

      3634696

Муфта с наружной резьбой

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PS6012

Oil Drain Valve



Oil drain valve to be used

1

67946

Плоская шайба

1

1 1/32 Inch.

2

3016316

Valve, Coupling

1



3

3023077

Nipple, Coupling

1



4

3201568

Plug, Coupling

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



PU6003

Шкив привода вспомогательных агрегатов



Alternator drive pulley

1

3628895

Сальник

1





3179944

Pulley, Accessory Drive

1



2

      3076346

Sleeve, Wear

1



3

      3628939

Pulley, Accessory Drive

1



4

3200287

Seal, Keyway

1



5

3628894

Пылезащитное уплотнение

1















3803852

Kit, Kv Pose Seal

1





      190397

Sleeve, Wear

1





      3200287

Seal, Keyway

1





      3628894

Пылезащитное уплотнение

1





      3628895

Сальник

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



RB6044

Subbase



Subbase mounting parts for

1

S 103 A

Болт с шестигранной головкой

12

5/8 - 11 X 2 Inch.

2

S 123

Болт с шестигранной головкой

8

3/4 - 10 X 2 1/2 Inch.

3

S 139

Болт с шестигранной головкой

12

5/8 - 11 X 2 3/4 Inch.

4

S 199

Болт с шестигранной головкой

8

1 - 8 X 2 Inch.

5

S 199 A

Болт с шестигранной головкой

4

3/8 - 16 X 4 Inch.

6

S 603

Стопорная шайба

24

5/8 Inch.

7

S 604

Стопорная шайба

4

3/8 Inch.

8

S 611

Стопорная шайба

8

3/4 Inch.

9

S 613

Стопорная шайба

8

1 Inch.

10

S 955

Bushing, Reducing Pipe

3



11

63223

Плоский шланг

4



12

108604

Болт с шестигранной головкой

6

1/2 - 13 X 4 1/2 Inch.

13

111445

Lckwshr

22



14

135144

Clamp, T Bolt

8

3 1/2 Inch.

15

149274

Плоский шланг

2



16

149437

Clamp, T Bolt

4

5 1/2 Inch.

17

206041

Болт с 12-гранной головкой

16

1/2 - 13 X 1 1/2 Inch.

18

3175856

Gasket, Hand Hole

2



19

3177556

Уплотнительное кольцо прямоугольного сечения

4



20

3178466

Перекачивающий водяной патрубок

4



21

3628002

Bushing, Reducing Pipe

1



22

3628003

Bushing, Reducing Pipe

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



SP6004

Распорка вентилятора



3.00inch fan spacer.

1

218792

Spacer, Fan Pilot

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



ST6060-04

Prelub Air Starter RB



Ingersoll Rand air starter

1

105503

Штуцер с наружной резьбой

1



2

3022696

Lubricator, Air Stg Motor

1



3

3022697

Valve, Air Relay

1



4

3026796

Elbow, Plain Street Pipe

1



5

108330

Плоская шайба

4

3/8 Inch.

6

136574

Болт с шестигранной головкой

4

3/8 - 16 X 1 1/4"

7

3026802

Brace, Starting Motor

1



8

3036230

Болт с шестигранной головкой

2

M10 x 1.50 x 20

9

3043642

Washer, Spring

2



10

3037489

Motor, Air Starting

1



11

3044613

Valve, Air Starter

1





3046202

Резьбовая пробка

1

3/4 - 16 UNF

12

      3040810

Резьбовая пробка

1



13

      3046201

Уплотнительное кольцо

1



14

S 103 D

Болт с шестигранной головкой

4

3/8 - 16 X 1 1/4 Inch.

15

S 604

Стопорная шайба

6

3/8 Inch.

16

108707

Болт с шестигранной головкой

4

3/8 - 16 X 1 1/2 Inch.

17

3036460

Washer, Spring

8



18

3175239

Контргайка

6

3/8 - 16 Inch.

19

S 603

Стопорная шайба

3

5/8 Inch.

20

158250

Болт с 12-гранной головкой

3

5/8 - 11 X 1 3/4 Inch.

21

S 111 B

Болт с шестигранной головкой

2

3/4 - 10 X 1 1/2 Inch.

22

S 112

Болт с шестигранной головкой

2

3/8 - 16 X 1 Inch.

23

S 607

Стопорная шайба

2

#10.

24

S 611

Стопорная шайба

2

3/4 Inch.

25

3033800

Плоская шайба

2

3/8 Inch.

26

3035083

Виброизолятор

2



27

3035084

Виброизолятор

2



28

3067884

Болт с торцевой головкой

2

#10 - 24 X 2 Inch.

29

3627756

Bracket, Air Control Valve

1



30

3632900

Bracket, Solenoid

1



31

3627763

Clamp, Retaining

1



32

3628902

Плоская шайба

2



33

AS 2401 34MS

Гибкий шланг

1



34

AK 4010 SS

Гибкий шланг

1



35

AS 4011 SL

Гибкий шланг

1



36

AS 4014 40SS

Гибкий шланг

1



37

AS 4046 SL

Гибкий шланг

1



38

68138

Штуцер с наружной резьбой

1



39

108722

Зажим

4



40

112105

Elbow, Male Adapter

2



41

3175773

Elbow, Male Adapter

2



42

3627793

Elbow, Male Adapter

1



43

3627856

Штуцер с наружной резьбой

2



44

3627799

Штуцер с наружной резьбой

1



45

3628476

Bracket, Pump

1



46

3628553

Кронштейн трубки

1



47

3628750

Датчик давления

1



48

3633246

Обратный клапан

1



49

4017424

Жгут проводов

1





3628961

Муфта с наружной резьбой

1



50

      3100550

Муфта с наружной резьбой

1





3628962

Муфта с наружной резьбой

1



51

      3100549

Муфта с наружной резьбой

1



52

3628963

Колено с наружной резьбой

1



53

3628965

Primer, Engine Lubricating

1



54

3633715

Switch, Relay

1



55

3633245

Tee, Plain Adapter

1



56

3629067

Крепление распорки

1



57

3629698

Tee, Street Pipe

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



WF6010-06

Предохранитель от коррозии



Two corrosion resistor heads

1

S 197

Болт с шестигранной головкой

4

3/8 - 16 X 4 1/4 Inch.

2

S 604

Стопорная шайба

4

3/8 Inch.

3

145528

Уплотнительное кольцо

8



4

4058964

Resistor, Corrosion

4

Buy from Cummins Filtration



3175452

Head, Wtr Filter Assy

2



5

      8306

Цилиндрический штифт

1



6

      70415

Уплотнительное кольцо

1



7

      3175453

Head, Corrosion Resistor

1



8

      3177040

Shaft, Shutoff Valve

1



9

      3628604

Трубная пробка

1



10

3888312

Inhibitor, Corrosion

11

Buy from Cummins Filtration

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



WI6008-02

Входной водяной патрубок



Water inlet connection with Belaz. For KT38/50 engines.



1

S 103 D

Болт с шестигранной головкой

4

3/8 - 16 X 1 1/4 Inch.

2

S 604

Стопорная шайба

4

3/8 Inch.

3

3179035

Gasket, Wtr Trf Connection

2



4

3628078

Входной водяной патрубок

1



5

3628608

Трубная пробка

1



6

S 109

Болт с шестигранной головкой

4

3/8 - 16 X 7/8 Inch.

7

3628605

Трубная пробка

1

1/4-18

8

3629861

Cover, Water Transfer

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



WM6011-02

Water Transfer Tubes



Water transfer tubes for









with: KTTA50-C, KTTA50-L,

1

206709

Tube, Water Transfer

13



2

3028291

Уплотнительное кольцо

32



3

205976

Пружинное кольцо

1



4

3002956

Tube, Wtr Transfer Lb

1



5

60985

Плоский шланг

1



6

3633972

Clamp, T Bolt

2



7

207515

Соединение с прокладкой

1



8

3010596

Болт с невыпадающей шайбой

6

3/8 - 16 X 1 1/4 Inch.

9

3050944

Соединение с прокладкой

1



10

3178319

Водяная перепускная труба

1



11

3178320

Водяная перепускная труба

1



12

3040710

Tube, Water Transfer

1





3037536

Резьбовая пробка

2

9/16 - 18 UNF

13

      3037537

Уплотнительное кольцо

2



14

      3040813

Резьбовая пробка

2



15

3629540

Tube, Water Transfer

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



WO6009-03

Выходной водяной патрубок



Thermostat support and



AR11501

Hsg,Thm & Spt Assembly

2



1

      3035844

Корпус термостата

2



2

      3627961

Уплотнение термостата

4



3

S 141

Болт с шестигранной головкой

4

3/8 - 16 X 2 3/4 Inch.

4

S 163

Болт с шестигранной головкой

8

3/8 - 16 X 3 1/4 Inch.

5

S 604

Стопорная шайба

12

3/8 Inch.

6

206443

Gasket, Thermostat Housing

2



7

3628607

Трубная пробка

2

3/4-14

8

3629205

Термостат

4



9

3627808

Support, Thm Housing

1



10

3628605

Трубная пробка

2

1/4-18

11

3628606

Трубная пробка

9

1/2-14

© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



WO6706

Выходной водяной патрубок



Male connector









fitting for compressor water









tube.

1

S 1002 A

Штуцер с наружной резьбой

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



WR6001-01

Электромонтажная арматура



Accessories, wiring

1

3629161

Жгут проводов

1



2

S 103 D

Болт с шестигранной головкой

2

3/8 - 16 X 1 1/4 Inch.

3

S 604

Стопорная шайба

2

3/8 Inch.

4

69911 A

Зажим

7



5

70262

Стопорная шайба

2

#6.

6

70310

Screw, Pan Head Cap

2

#6 - 32 X 3/8 Inch.

7

180371

Зажим

3



8

3068528

Зажим

2



9

3627719

Brace, Wiring

1



10

108722

Зажим

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



XM6018-05

Exhaust Manifolds



Dry pulse exhaust manifolds









KTA50-L and KTA50-C1800









engines.

1

118346

Муфта с наружной резьбой

2



2

3043032

Pipe, Exhaust Outlet

2



3

3626804

Контргайка

8

3/8 - 24 UNF.

4

3627095

Болт с шестигранной головкой

8



5

3630452

Прокладка турбонагнетателя

2



6

S 109

Болт с шестигранной головкой

1

3/8 - 16 X 7/8 Inch.

7

S 112

Болт с шестигранной головкой

4

3/8 - 16 X 1 Inch.

8

S 172 B

Болт с шестигранной головкой

6

3/8 - 16 x 1 1/8 inch

9

S 604

Стопорная шайба

8

3/8 Inch.

10

201048

Соединение с прокладкой

3



11

216187

Уплотнительное кольцо

3



12

3632336

Гибкий шланг

2



13

3628902

Плоская шайба

2



14

3629451

Зажим

2



15

3632337

Гибкий шланг

1



16

3629452

Зажим

2



17

3629453

Зажим

1



18

3037821

Прокладка выпускного коллектора

16



19

3046287

Крепление распорки

64



20

3066497

Болт с фланцем и шестигранной головкой

64

7/16 - 14 X 5 1/2 Inch.

21

3628969

Стопорная пластина

32



22

3630032

Выпускной коллектор

4



23

3630033

Выпускной коллектор

2



24

3630505

Выпускной коллектор

1



25

3630506

Выпускной коллектор

1



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

№ поз.

Номер по каталогу

Название детали

к-во

Примечания



XS6013-01

Exhaust Connection



Two 5.5 inch diameter adapter

1

3176521

Cover, Protective

2



2

3178255

Tube, Exhaust Outlet

2



3

3626944

Ленточный хомут

2



© 2000-2011 Cummins Inc., Box 3005, Columbus, IN 47202-3005 U.S.A.

Пожалуйста, обращайтесь к нам.
